Un Ligne d'imprégnation fonctionne en remplissant systématiquement les vides d'air dans les enroulements, les bobines ou d'autres composants poreux du moteur électrique avec du vernis ou de la résine, puis en durcissant ce matériau de remplissage en une masse isolante solide. Le processus suit une séquence définie : préchauffer l'enroulement pour chasser l'humidité et ouvrir les espaces entre les conducteurs, appliquer le milieu d'imprégnation par trempage, goutte à goutte ou pression sous vide, laisser le milieu pénétrer complètement, puis durcir dans un four de cuisson pour réticuler la résine en un système d'isolation dur et sans vide. NACH Engineering confirme que les lignes d'imprégnation sont un équipement standard dans l'industrie des moteurs et des générateurs, utilisées pour imprégner les bobines des moteurs et générateurs LT et HT avec des vernis ou des résines pour améliorer la résistance d'isolation, améliorer les performances globales, augmenter la durée de vie des composants, et que le processus est désormais considéré comme obligatoire dans l'industrie électrique (Source : NACH Engineering, Resin Impregnation for Motor and Generator Industry). Le résultat le plus critique d’une ligne d’imprégnation correctement exploitée est un système d’isolation pratiquement sans vide. qui empêche la pénétration de l'humidité, réduit les vibrations de la bobine et prolonge considérablement la durée de vie du composant électrique.
Avant qu'une ligne d'imprégnation ne traite un enroulement, les espaces entre les fils conducteurs individuels dans les fentes de la bobine sont remplis d'air. L'air est un mauvais conducteur de chaleur et un mauvais isolant électrique à des températures élevées, et il n'assure aucune liaison mécanique entre les fils individuels du bobinage. Le résultat est un enroulement qui surchauffe, vibre intérieurement et est vulnérable aux courts-circuits induits par l'humidité dès le premier jour de fonctionnement.
Le guide technique de Germana Motor explique les améliorations de performances spécifiques apportées par l'imprégnation : combler les lacunes dans les enroulements de bobine et relier les fils entre eux et avec les matériaux isolants environnants améliore simultanément la résistance électrique, les propriétés mécaniques, la conductivité thermique et les performances de protection (Source : Germana Motor, vous devez savoir sur le vernis d'imprégnation pour les enroulements de moteur). La documentation des processus de Godfrey et Wing ajoute l'avantage anti-vibration : le mode de défaillance le plus courant dans les moteurs est l'abrasion causée par les vibrations, qui provoque une usure et un frottement qui finissent par provoquer une défaillance diélectrique de l'enroulement, et le fait que l'enroulement entièrement encapsulé avec de la résine d'imprégnation agit comme un adhésif entre les brins du moteur, réduisant les vibrations de la bobine et l'usure qu'elle génère (Source : Godfrey et Wing, Understanding How Vacuum Pressure Impregnation VPI Works).
Un brevet pour l'imprégnation du vernis des bobines de stator décrit le risque sous-jacent qui rend le processus essentiel : dans les moteurs utilisés dans des environnements humides tels que les moteurs de compresseur dans les réfrigérateurs ou les climatiseurs, le fluide, y compris l'humidité, peut entrer en contact avec l'enroulement de la bobine et provoquer des courts-circuits si la surface de l'enroulement n'est pas isolée, provoquant potentiellement une panne du moteur ou un incendie (Source : Brevet USPTO 12542473, Méthode d'imprégnation du vernis pour les enroulements de bobine de stator). La ligne d'imprégnation est le système industriel qui applique et durcit le revêtement protecteur de manière constante et au volume de production.
Un impregnation line is configured around one of three primary impregnation methods, each suited to different motor sizes, production volumes, and insulation performance requirements.
La méthode de trempage et de cuisson plonge le bobinage du moteur préchauffé directement dans un réservoir de vernis, lui permet de tremper jusqu'à ce que les espaces vides accessibles soient remplis, retire le bobinage, permet à l'excès de vernis de s'écouler, puis cuit l'assemblage dans un four de durcissement. NACH Engineering décrit cette configuration : le système d'imprégnation par inondation se compose d'un réservoir de stockage de vernis pour le stockage au froid et d'une chambre de trempage, avec des enroulements de moteur assemblés dans une structure en panier et conservés dans le réservoir de trempage (Source : NACH Engineering, Resin Impregnation for Motor and Generator Industry). Cette méthode convient aux moteurs basse tension de faible puissance et aux applications où la demande d'isolation est modérée. Sa limite est la profondeur de pénétration : la gravité et l'action capillaire ne peuvent à elles seules enfoncer le vernis de manière fiable dans les fentes profondes et les espaces restreints d'enroulements plus grands ou plus complexes.
L’imprégnation sous vide sous pression est la méthode la plus performante et la plus utilisée sur les lignes d’imprégnation modernes pour moteurs moyenne et haute tension. HECO décrit la séquence du processus : le stator ou le rotor préchauffé est descendu dans la chambre de pression VPI et un vide est créé ; une résine contenant zéro pour cent de solvants est introduite dans la chambre ; une pression est appliquée ; et l'unité immergée s'imprègne complètement de la résine, obtenant ainsi un Construction de 4 à 5 millimètres de résine isolante et système d'isolation presque sans vide (Source : HECO, Moteurs électriques isolants : VPI ou Varnish Dip). La documentation du processus de MES Singapour fournit la séquence étape par étape : préchauffer l'enroulement, l'abaisser dans la chambre de pression, sceller la chambre, faire le vide, permettre à la résine époxy sans solvant de s'écouler du récipient à résine dans la chambre jusqu'à ce que l'enroulement soit complètement immergé, appliquer une pression jusqu'à ce que l'enroulement soit largement imprégné, retirer de la chambre et cuire jusqu'à ce que la résine soit complètement durcie (Source : MES Singapour, VPI : Pourquoi l'isolation est importante pour vos enroulements de moteur).
L'étape de vide est critique car elle évacue l'air résiduel de chaque vide du bobinage avant que la résine n'entre. Sans cette étape, l'air emprisonné forme des bulles dans la résine durcie qui deviennent des sites de décharge partielle et d'éventuelle rupture d'isolation sous la tension de fonctionnement. Dreisilker Electric Motors confirme que la capacité est surveillée pendant le cycle VPI pour déterminer que le remplissage de résine est acceptable avant la fermeture du cycle, fournissant ainsi un indicateur de qualité mesurable intégré directement dans le processus (Source : Dreisilker Electric Motors, 4 types de méthodes d'isolation des enroulements de moteur).
La méthode du goutte-à-goutte, également appelée imprégnation rotative, fait tourner le stator sur un axe horizontal lorsqu'il est chauffé et fait couler de la résine sur les extrémités du bobinage pendant qu'il tourne. La description technique du processus par Lamnow explique le mécanisme de pénétration : le vernis coule sur les extrémités des enroulements et pénètre dans les enroulements internes et les fentes sous l'effet combiné de la gravité, de l'action capillaire et de la force centrifuge générée par la rotation (Source : Lamnow, Six Motor Winding Impregnating Varnishing Méthodes). NACH Engineering confirme que cette méthode est utilisée pour des cycles de production rapides avec un gaspillage minimal ou nul de résine, ce qui la rend particulièrement adaptée à la production en grand volume de petits moteurs standardisés où le débit est la principale préoccupation de production (Source : NACH Engineering, Resin Impregnation for Motor and Generator Industry).
| Method | Qualité de pénétration | Meilleure application | Avantage clé |
| Tremper et cuire au four | Modéré, entraîné par la gravité | Moteurs basse tension, faible puissance nominale | Équipement simple, faible coût |
| Pression à vide VPI | Presque sans vide, épaisseur de 4 à 5 mm | Moteurs moyenne et haute tension, sous forme de systèmes de bobines | Qualité d'isolation maximale, élimine les poches d'air |
| Goutte à goutte rotative | Bon, amélioré par l'action centrifuge | Production en grande série de moteurs standardisés | Cycle rapide, gaspillage de résine minimal |

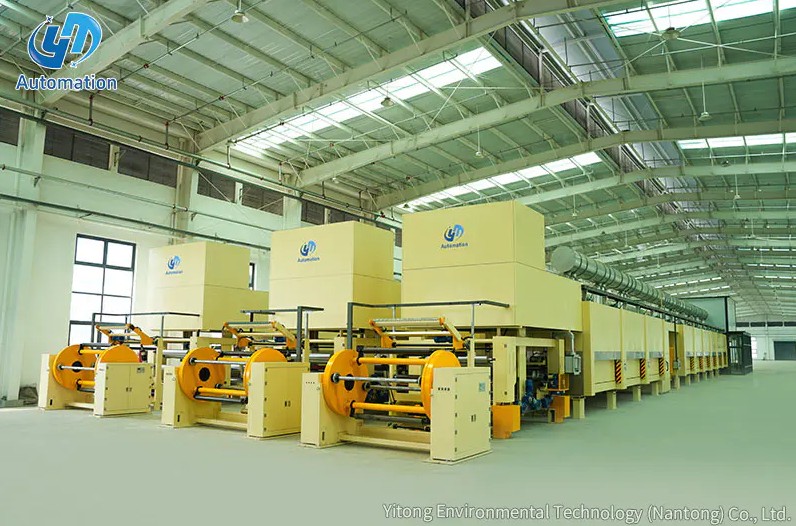

Une ligne d'imprégnation de production intègre plusieurs stations de traitement séquentielles dans un système de traitement continu ou par lots. Chaque station remplit une fonction spécifique dans la séquence globale de traitement.
La première station chauffe l'enroulement du moteur ou l'ensemble bobine à une température définie avant qu'il n'entre dans le milieu d'imprégnation. Le préchauffage remplit deux fonctions : il chasse l'humidité résiduelle du bobinage, qui autrement empêcherait l'adhésion de la résine et créerait des vides dans l'isolation durcie, et il réduit la viscosité de la résine au contact, améliorant ainsi la pénétration dans les espaces étroits entre les conducteurs. La documentation du processus VPI de MES Singapour confirme que le préchauffage du bobinage est la première étape fondamentale avant que le bobinage n'entre dans la chambre d'imprégnation (Source : MES Singapour, VPI : Pourquoi l'isolation est importante pour vos bobinages de moteur). Germana Motor confirme que les exigences de base pour le vernis d'imprégnation incluent une faible viscosité et une teneur élevée en solides, spécifiquement pour garantir une bonne pénétration et une bonne application du revêtement, et que l'étape de préchauffage facilite cela en réchauffant les surfaces métalliques avec lesquelles la résine entre en contact (Source : Germana Motor, Vernis d'imprégnation pour enroulements de moteur).
La station d'imprégnation constitue le cœur de la ligne. Pour les lignes VPI, il s'agit d'un récipient sous pression scellé équipé de raccords de pompe à vide, d'un système de transfert de résine connecté à un réservoir de stockage de résine séparé à température contrôlée et d'instruments de contrôle de pression. Pour les lignes d'imprégnation goutte à goutte, il s'agit d'un appareil rotatif doté d'un réseau de buses d'égouttement contrôlées et d'un bac de récupération qui fait recirculer l'excès de résine. Pour les lignes de trempage, il s'agit du réservoir de trempage avec contrôle de niveau et d'un support de drainage au-dessus. La description de l'usine de NACH Engineering indique que pour les systèmes VPI, la résine peut être forcée avec une pression supplémentaire pour une meilleure pénétration, et qu'après le temps spécifié, la résine est transférée vers le réservoir de stockage et stockée dans des conditions froides pour préserver sa durée de vie en pot (Source : NACH Engineering, Resin Impregnation for Motor and Generator Industry).
Après imprégnation, le bobinage est retiré du support et positionné de manière à permettre à l'excès de résine de s'écouler avant le durcissement au four. Dans les lignes d'imprégnation goutte à goutte, cette station comprend souvent une brève étape de chauffage par gélification qui durcit partiellement la surface de la résine pour éviter les gouttes et l'affaissement pendant le transport vers le four de durcissement. Un bon contrôle du drainage et de la gélification empêche la formation de flaques de résine autour des extrémités de l'enroulement, ce qui nécessiterait un retrait post-durcissement et pourrait affecter les tolérances dimensionnelles.
Le four de polymérisation achève la réticulation de la résine d'imprégnation jusqu'à son état solide final. Les profils de temps et de température dans le four sont spécifiés par le fabricant de résine et doivent être suivis avec précision, car la sous-durcissement laisse une résine non réticulée qui reste cassante et échoue en service, tandis qu'une surdurcissement peut provoquer des dommages thermiques aux matériaux d'isolation des enroulements adjacents à la résine. Les spécifications de Germana Motor concernant les exigences de durcissement du vernis d'imprégnation incluent un durcissement rapide, une basse température et un bon séchage interne comme trois caractéristiques clés qu'une ligne de production exige du système de résine (Source : Germana Motor, Vernis d'imprégnation pour enroulements de moteur).
Le système chimique utilisé dans le processus d’imprégnation détermine la profondeur de pénétration, la vitesse de durcissement, la qualité du remplissage des vides et la classe thermique de l’isolation finie. Deux catégories principales sont utilisées dans les lignes d’imprégnation modernes.
Les vernis à base de solvant contiennent les solides de résine active dissous dans un solvant organique qui s'évapore pendant le durcissement. L'aperçu technique de Germana Motor indique que les vernis d'imprégnation à base de solvants offrent une bonne stabilité au stockage, une bonne pénétration et des propriétés filmogènes à un coût relativement faible, mais nécessitent des temps d'imprégnation et de cuisson plus longs, et que les solvants résiduels peuvent créer des vides dans le matériau imprégné tandis que l'évaporation des solvants contribue à la pollution de l'environnement (Source : Germana Motor, Impregnation Varnish for Motor Windings). Ces vernis sont principalement utilisés pour les moteurs basse tension et les bobinages électriques où les exigences de performances sont modérées.
Les résines sans solvant sont le choix préféré pour les lignes VPI modernes et les applications hautes performances. Germana Motor confirme que les vernis d'imprégnation sans solvant durcissent rapidement avec des temps d'imprégnation et de cuisson courts, éliminent les espaces d'air dans les pièces isolantes imprégnées en ne laissant aucun espace vide de solvant et offrent une meilleure cohésion, ainsi que de meilleures performances électriques et mécaniques que les alternatives à base de solvants, c'est pourquoi ils ont été largement adoptés dans les applications haute tension (Source : Germana Motor, Vernis d'imprégnation pour enroulements de moteur). HECO précise que la résine utilisée dans les systèmes VPI contient zéro pour cent de solvants, produisant l'isolation sans vide qui définit l'avantage du processus VPI (Source : HECO, Insulated Electric Motors : VPI ou Varnish Dip).
Les lignes d'imprégnation servent à tout processus de fabrication ou de réparation qui produit ou reconditionne des enroulements et bobines électriques pour un service sous tension électrique.
Une ligne d'imprégnation correctement conçue et exploitée produit des résultats de qualité mesurables qui peuvent être vérifiés sur chaque bobine traitée avant qu'elle ne quitte la ligne.
L'Ytinte Ligne d'imprégnation La gamme est conçue pour prendre en charge des résultats cohérents et reproductibles sur ces indicateurs de qualité, combinant un contrôle précis de la température lors des étapes de préchauffage et de durcissement, une gestion programmable du cycle d'imprégnation et des systèmes de manipulation de résine qui maintiennent les propriétés des matériaux tout au long de l'opération de production.
