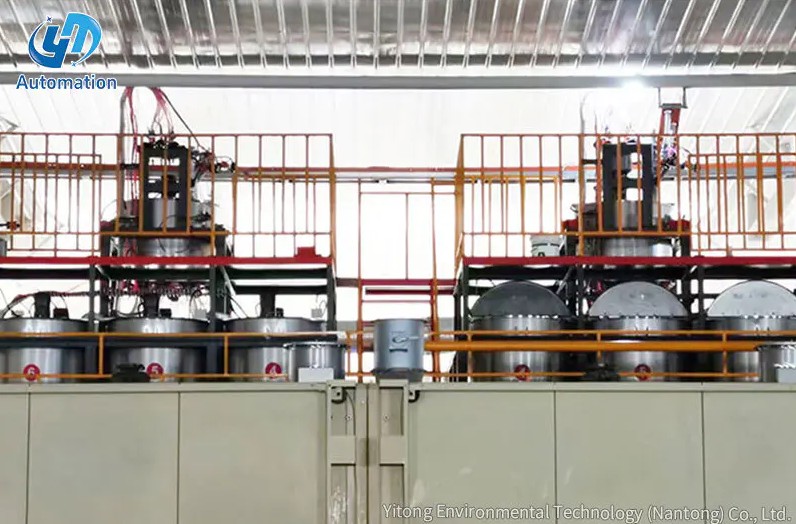

Un système de mélange de colle intelligent est une plate-forme automatisée qui mesure, mélange et livre des mélanges de résines formulés avec précision à plusieurs stations d'une ligne de production d'imprégnation ou de revêtement — en temps réel, sans intervention manuelle. Plutôt que de compter sur des opérateurs pour peser et mélanger manuellement la résine brute, les durcisseurs, les catalyseurs et autres additifs, le système utilise des capteurs, des débitmètres, des contrôleurs programmables et des boucles de rétroaction pour produire de la colle selon le rapport exact requis par chaque section de la ligne, qu'il s'agisse du réservoir d'imprégnation, de la machine de pulvérisation ou de la station de revêtement secondaire.
Le résultat est un processus de fabrication plus cohérent, plus économe en matériaux et nettement moins dépendant des compétences individuelles de l'opérateur. La variation d'un lot à l'autre — l'un des problèmes de qualité les plus persistants dans la production à base de résine — est considérablement réduite car chaque décision de mélange est régie par des recettes préprogrammées et des retours de capteurs en boucle fermée plutôt que par le jugement humain.
Cet article explique comment les systèmes intelligents de mélange de colle sont structurés, comment leurs sous-systèmes de base interagissent, quelles données ils collectent et sur lesquelles ils agissent, et pourquoi ils représentent une mise à niveau opérationnelle significative par rapport aux approches de mélange manuelles ou semi-automatiques.
Un système de mélange de colle intelligent n'est pas une machine unique mais un réseau intégré de sous-systèmes matériels et logiciels travaillant en coordination. Comprendre l’architecture permet de clarifier la manière dont l’intelligence est réellement mise en œuvre dans la pratique.
Le système commence par des réservoirs ou des cuves de stockage dédiés à chaque matière première : résine de base, durcisseur, catalyseur, agent de démoulage, agent mouillant et tout autre additif spécifique au processus de production. Ces réservoirs sont généralement en acier inoxydable ou en polyéthylène haute densité (PEHD) pour résister à la corrosion chimique, et ils sont équipés de capteurs de niveau qui signalent en permanence l'état de remplissage au contrôleur central. Les alarmes de niveau bas empêchent le système de tenter de mélanger des ingrédients épuisés, ce qui entraînerait autrement l'arrivée de ratios incorrects sur la chaîne de production sans être détectés.
Chaque réservoir alimente une ligne de dosage et de livraison dédiée, il n'y a donc aucun risque de contamination croisée entre les ingrédients avant le point de mélange contrôlé. Des éléments de contrôle de la température – généralement des enveloppes chauffantes ou des échangeurs de chaleur en ligne – sont appliqués aux réservoirs contenant des résines sensibles à la viscosité qui doivent être maintenues au-dessus d'une température minimale pour s'écouler et mesurer correctement.
C'est le cœur technique du système. Chaque ligne d'ingrédients est équipée d'un dispositif de dosage de précision - généralement un débitmètre massique (type Coriolis) ou un débitmètre volumétrique (type à engrenages ou engrenages ovales) - qui mesure la quantité de chaque ingrédient délivrée à la chambre de mélange à un moment donné. Ces compteurs communiquent avec l'API central (Programmable Logic Controller) à des taux de mise à jour de 10 à 100 fois par seconde, donnant au contrôleur une visibilité continue du débit réel par rapport au débit cible.
Les débitmètres massiques Coriolis sont le choix préféré dans les systèmes de haute précision car ils mesurent la masse directement, sans être affectés par les changements de température ou de pression qui pourraient introduire des erreurs dans les mesures volumétriques. Dans une installation typique, la précision du dosage est maintenue à ±0,5 % ou mieux, ce qui se traduit directement par des rapports résine/durcisseur constants et un comportement de durcissement prévisible dans le produit fini.
Les pompes doseuses – souvent des pompes à engrenages ou des pompes péristaltiques en fonction de la viscosité et de l'abrasivité du fluide – sont entraînées par des entraînements à fréquence variable (VFD) qui ajustent la vitesse de la pompe en temps réel en fonction du retour du débitmètre. Si le compteur détecte qu'un composant s'écoule plus rapidement ou plus lentement que ne l'exige la recette, le VFD corrige la vitesse de la pompe en quelques millisecondes.
Une fois que les flux d'ingrédients correctement proportionnés convergent, ils entrent dans une chambre de mélange conçue pour produire un mélange homogène avant que la colle ne soit livrée à la station de production. La technologie de mélange varie en fonction de la chimie de la résine et du volume de production :
Tous les sous-systèmes (réservoirs de stockage, compteurs, pompes, mélangeurs, contrôleurs de température et vannes de distribution) sont coordonnés par un automate central qui exécute les recettes de mélange et répond aux retours des capteurs en temps réel. Les opérateurs interagissent avec le système via un écran tactile HMI (Human-Machine Interface), où ils peuvent :
Des installations plus avancées connectent l'automate à un système SCADA (Supervisory Control and Data Acquisition) ou MES (Manufacturing Execution System) au niveau de l'usine, permettant aux données de production d'être agrégées, suivies et traitées au niveau de la direction de l'usine.
L’une des caractéristiques déterminantes d’un système intelligent de mélange de colle dans une ligne d’imprégnation et de revêtement est sa capacité à fournir simultanément différentes formulations à différentes stations de production. Ceci est plus complexe qu’il n’y paraît au premier abord, car la station d’imprégnation, la machine de pulvérisation et la machine de revêtement secondaire ont chacune des exigences distinctes.
| Station de production | Contenu typique en résine solide | Additifs clés | Plage de viscosité |
|---|---|---|---|
| Station d'imprégnation | 45 à 65 % | Agents mouillants, plastifiants | Faible (50 à 200 mPa·s) |
| Machine de pulvérisation | 30 à 50 % | Agents de démoulage, eau de dilution | Très faible (20 à 80 mPa·s) |
| Machine de revêtement secondaire | 55 à 75 % | Durcisseurs, modificateurs d'écoulement | Moyen (200 à 600 mPa·s) |
Pour desservir ces stations simultanément sans contamination croisée ni dérive de ratio, le système utilise un réseau de circuits de distribution contrôlés indépendamment – un par station. Chaque circuit possède son propre point de consigne stocké dans la base de données de recettes, ses propres débitmètres et vannes de régulation, ainsi que sa propre boucle de rétroaction. L'API central gère tous les circuits en parallèle, équilibrant en permanence la demande de chaque station par rapport à l'alimentation disponible de la tête de mélange.
Lorsqu'un nouveau produit est introduit ou que les conditions du processus changent (par exemple, lorsque la vitesse de la ligne augmente et que la station d'imprégnation a besoin de plus de débit de colle), le système recalcule automatiquement tous les débits et ajuste les vitesses de pompe et les positions des vannes en quelques secondes, sans nécessiter l'intervention de l'opérateur ou l'exécution manuelle de nouveaux calculs.
L'« intelligence » d'un système intelligent de mélange de colle provient en grande partie de son réseau de capteurs et des algorithmes de contrôle en boucle fermée qui agissent sur les données des capteurs. Sans retour d'information continu, le système ne serait pas plus intelligent qu'une simple pompe contrôlée par minuterie : il distribuerait les ingrédients à un débit fixe, que le débit réel corresponde ou non à la formulation cible.
Les débitmètres sur chaque ligne d'ingrédients fournissent une mesure continue des débits de livraison réels. L'automate les compare aux taux cibles stockés dans la recette et calcule un signal d'erreur. Si l'erreur dépasse une tolérance définie (généralement ± 1 à 2 % du point de consigne), le contrôleur envoie un signal de correction au variateur de pompe concerné. Cette boucle de contrôle PID (Proportionnel-Intégral-Dérivé) fonctionne en continu tout au long de la production, compensant :
Dans les systèmes avancés, des viscosimètres en ligne sont installés dans la ligne de sortie de mélange pour mesurer la viscosité réelle de la colle mélangée avant qu'elle n'atteigne la station de production. La viscosité est l’un des indicateurs les plus fiables pour une formulation correcte : si le rapport résine/durcisseur ou le niveau de dilution est erroné, la viscosité s’écartera de la cible. La mesure de la viscosité en ligne permet au système de détecter les erreurs de formulation qui pourraient ne pas être apparentes uniquement à partir des données du débitmètre. , en particulier dans les systèmes complexes à plusieurs composants où de petites erreurs de rapport dans un ingrédient ont un effet démesuré sur le comportement final du mélange.
Des capteurs de température (généralement des thermomètres à résistance PT100) sont placés dans les réservoirs de matières premières, les conduites d'alimentation et la chambre de mélange. Étant donné que la viscosité de la résine change considérablement avec la température (une augmentation de température de 10 °C peut réduire la viscosité de 30 à 50 % dans certains systèmes urée-formaldéhyde ou mélamine-formaldéhyde), le contrôleur utilise les relevés de température pour appliquer des facteurs de correction de viscosité à l'algorithme de contrôle de débit ou pour activer des éléments de chauffage/refroidissement afin de ramener le matériau à sa plage de température cible.
Des capteurs de niveau à ultrasons ou basés sur la pression dans chaque réservoir de matières premières transmettent en continu des données d'inventaire au système de contrôle. Le système utilise ces données pour :
Au niveau logiciel, l'intelligence du système s'exprime à travers sa capacité de gestion de recettes. Dans ce contexte, une recette est une spécification complète pour une formulation de colle : elle définit non seulement le rapport de chaque ingrédient, mais également la viscosité cible, la bande de tolérance acceptable autour de cette viscosité, la plage de température cible pour le mélange, le débit de sortie par station et toute instruction spéciale de mélange ou de séquençage.
Bases de données de recettes modernes systèmes de mélange intelligents généralement stocker des dizaines à des centaines de formulations individuelles , couvrant tous les types de produits, substrats et conditions de processus que la ligne de production est censée gérer. Passer d'une recette à l'autre ne nécessite que quelques clics sur l'écran tactile de l'IHM : le contrôleur ajuste ensuite automatiquement toutes les vitesses de pompe, positions de vannes, points de consigne de température et seuils de surveillance pour correspondre à la nouvelle formulation.
Une recette bien conçue contient généralement les champs suivants :
Étant donné que des formulations incorrectes peuvent entraîner des défauts de produit importants (mauvaise adhérence, durcissement incomplet, délaminage ou défauts de surface), les systèmes de gestion des recettes incluent des contrôles d'accès basés sur les rôles. Les opérateurs de production peuvent être autorisés à sélectionner et à exécuter des recettes, mais pas à les modifier. Seuls les ingénieurs ou responsables qualité autorisés peuvent créer ou modifier les paramètres de recette, et toutes les modifications sont enregistrées avec un horodatage et une identité d'utilisateur à des fins de traçabilité.
La logique de contrôle d’un système de mélange de colle intelligent va au-delà du simple suivi du point de consigne. Il intègre une prise de décision basée sur les conditions qui permet au système de s'adapter aux événements de production sans intervention de l'opérateur.
Dans les lignes d'imprégnation et de revêtement, la quantité de colle requise à chaque station est directement liée à la vitesse à laquelle le substrat se déplace dans la ligne. Lorsque la vitesse de la ligne augmente, davantage de colle doit être délivrée par unité de temps pour maintenir le poids de ramassage ou le poids de couche correct. Le système de mélange intelligent reçoit un signal de vitesse de ligne en direct du système de contrôle de la ligne de production et adapte automatiquement tous les débits de pompe de manière proportionnelle. Cette compensation de vitesse en boucle fermée empêche la sous-application ou la sur-application de colle qui se produirait autrement lors de l'accélération, de la décélération ou des réglages de vitesse.
Le système surveille en permanence les conditions de panne et exécute des réponses préprogrammées. Les scénarios de panne courants et leurs réponses automatisées incluent :
Pour les systèmes de résine à deux ou plusieurs composants qui commencent à durcir immédiatement après le mélange, la gestion de la durée de vie en pot est une fonction d'automatisation essentielle. Le système suit l'âge de chaque lot mélangé et le compare au paramètre de durée de vie en pot dans la recette active. Si la colle mélangée dépasse sa durée de vie en pot — un paramètre qui peut être aussi court que 30 à 90 minutes pour les résines mélamine à durcissement rapide à des températures élevées — le système lance un cycle de rinçage automatique, élimine le matériau vieilli et commence un nouveau lot. Cela évite que de la colle partiellement durcie soit appliquée sur le substrat, ce qui entraînerait des défauts d'adhérence ou des défauts de surface qui pourraient ne pas être détectés avant que le produit fini n'atteigne l'inspection qualité ou même le client final.
Les systèmes de mélange de colle intelligents et modernes génèrent un flux continu de données de processus qui sont stockées dans un historique de données interne ou exportées vers une base de données au niveau de l'usine. Ces données servent à plusieurs fins au-delà du contrôle en temps réel.
Chaque cycle de production est enregistré avec un journal horodaté qui comprend le nom et la version de la recette, les débits réels obtenus pour chaque ingrédient, les lectures de viscosité réelles, le profil de température tout au long du cycle, les alarmes déclenchées et la manière dont elles ont été résolues, ainsi que le volume total de colle mélangée livré à chaque station. Ce journal crée un enregistrement de traçabilité complet reliant chaque panneau, panneau ou substrat enduit à la formulation exacte de colle sous laquelle il a été produit – essentiel pour les enquêtes de qualité, les réclamations au titre de la garantie ou la conformité réglementaire.
Les données de processus exportées peuvent être introduites dans le logiciel SPC (Statistical Process Control) pour surveiller la capacité du processus au fil du temps. En surveillant la cohérence avec laquelle le système maintient les ratios et la viscosité cibles sur des centaines de cycles de production, les ingénieurs qualité peuvent identifier une dérive progressive (causée par l'usure de la pompe, un changement d'étalonnage du capteur ou des modifications des propriétés des matières premières) avant qu'elle ne se traduise par des défauts de produit détectables. Des études sur les opérations d'imprégnation de résine ont montré que la mise en œuvre d'un mélange intelligent avec surveillance SPC peut réduire les taux de défauts des produits liés à la colle de 40 à 70 % par rapport aux processus de mélange manuel.
Les données de comptage fournissent un enregistrement très précis de la quantité de chaque matière première consommée au cours de chaque cycle de production. Ces informations alimentent directement les systèmes de gestion des matériaux, améliorant ainsi la précision des stocks et permettant la planification du réapprovisionnement juste à temps. Cela permet également une répartition précise des coûts par type de produit, ce qui est extrêmement difficile à réaliser avec les processus de mélange manuels où les erreurs de pesée et les déchets sont mal suivis.
Les systèmes de résine qui durcissent à l'intérieur de la tête de mélange, des conduites d'alimentation ou du circuit de distribution peuvent provoquer de graves blocages nécessitant le remplacement de composants coûteux. Les systèmes intelligents de mélange de colle résolvent ce problème grâce à des séquences automatisées de rinçage et de nettoyage intégrées à la logique de contrôle.
Une séquence de rinçage typique fonctionne comme suit :
Le rinçage automatisé prolonge considérablement la durée de vie des têtes de mélange et des conduites d'alimentation, et élimine le risque que les opérateurs sautent ou raccourcissent les séquences de nettoyage sous la pression de production - une cause fréquente de panne prématurée des équipements dans les systèmes à gestion manuelle.
Les avantages pratiques des systèmes intelligents de mélange de colle par rapport aux alternatives manuelles ou semi-automatiques sont substantiels et quantifiables. Voici une comparaison structurée des différences opérationnelles les plus importantes :
| Paramètre | Mélange manuel | Semi-automatique | Système intelligent |
|---|---|---|---|
| Précision du rapport | ±5 à 10 % | ±2 à 5 % | ±0,5 à 1 % |
| Cohérence des lots | Variation élevée | Variation modérée | Très haute consistance |
| Dépendance de l'opérateur | Élevé | Moyen | Faible |
| Déchets de matériaux | Élevé (over-mixing, spills) | Modéré | Minimal (mixage à la demande) |
| Alimentation multiposte | Nécessite plusieurs opérateurs | Limité | Entièrement simultané |
| Données de processus / traçabilité | Dossiers papier uniquement | Enregistrements numériques partiels | Traçabilité numérique complète |
| Réponse aux changements de vitesse de production | Retardé, manuel | Semi-manuel | Automatique, en temps réel |
Au-delà des performances, les systèmes de mélange intelligents améliorent également la sécurité des travailleurs en réduisant la manipulation directe de résines concentrées, de durcisseurs et de solvants, qui présentent tous des risques pour la santé par contact avec la peau ou par inhalation. Les systèmes de livraison automatisés maintiennent l'exposition aux produits chimiques dangereux au minimum et réduisent le nombre d'opérations de transfert manuel qui créent un risque de déversement.
Un système de mélange de colle intelligent est plus efficace lorsqu'il fonctionne comme un composant intégré de l'architecture globale de contrôle de la ligne de production, plutôt que comme un îlot d'automatisation autonome. L'intégration avec les systèmes au niveau de la ligne et de l'usine libère des fonctionnalités que les systèmes isolés ne peuvent pas fournir.
Le système de mélange échange des signaux en temps réel avec l'automate maître de la ligne de production via des protocoles de communication industriels tels que PROFIBUS, PROFINET, EtherNet/IP ou Modbus TCP. Les principaux signaux échangés comprennent :
Au niveau de la gestion de l'usine, les données de processus du système de mélange peuvent être consommées par un système d'exécution de fabrication (MES) pour la planification de la production, le contrôle qualité et l'analyse OEE (Overall Equipment Effectiveness). Les données de consommation de matériaux peuvent circuler dans le système ERP de l'usine pour mettre automatiquement à jour les enregistrements d'inventaire, déclencher des commandes d'achat pour les matières premières en voie d'épuisement et calculer les coûts réels des matériaux par ordre de production.
Ce niveau d'intégration signifie que le système intelligent de mélange de colle contribue non seulement à la qualité du produit physique, mais également à l'efficacité et à la transparence de l'ensemble des opérations de production, ce qui en fait un élément fondamental d'un environnement d'usine intelligent plutôt qu'un simple équipement de processus.
Pour un système qui joue un rôle aussi essentiel dans la qualité de la production, la fiabilité et la maintenabilité sont primordiales. Les systèmes intelligents de mélange de colle sont conçus dans cet esprit à travers plusieurs choix structurels.
En évaluant les données de performances de la pompe au fil du temps, le système de contrôle peut détecter les premiers signes d'usure, se manifestant généralement par une augmentation progressive du débit du VFD requis pour atteindre un débit donné. Lorsque l'efficacité de la pompe tombe en dessous d'un seuil configurable, le système génère un avis de maintenance avant que la pompe ne tombe en panne complètement, permettant un remplacement planifié lors d'un arrêt programmé plutôt qu'une panne imprévue.
Les installations à haute disponibilité comprennent des pompes redondantes pour les lignes d'ingrédients critiques, avec changement automatique en cas de détection de panne. Certains systèmes incluent également des débitmètres redondants avec une logique de comparaison croisée : si les deux compteurs sur la même ligne diffèrent de plus d'une valeur seuil, le système signale un défaut de capteur plutôt que de continuer à contrôler une lecture potentiellement erronée.
Les débitmètres et les viscosimètres nécessitent un étalonnage périodique pour maintenir la précision. La plupart des installations planifient un étalonnage complet du débitmètre tous les 3 à 6 mois. , avec des contrôles de vérification intermédiaires – comparant la consommation mesurée aux changements de niveau des réservoirs – effectués chaque semaine. Le système de contrôle peut être configuré pour alerter les opérateurs lorsque les dates d'étalonnage approchent, évitant ainsi que les calendriers d'étalonnage ne soient négligés pendant les périodes de production chargées.
Un intelligent glue mixing system earns the word "intelligent" through the combination of five capabilities that no simpler system can replicate simultaneously:
Ensemble, ces capacités transforment le mélange de colle d'une tâche manuelle sujette aux erreurs en un processus de fabrication contrôlé avec précision, surveillé en permanence et entièrement documenté – un processus qui contribue directement à la qualité, à la cohérence et à l'efficacité de l'ensemble des opérations de production d'imprégnation et de revêtement.
