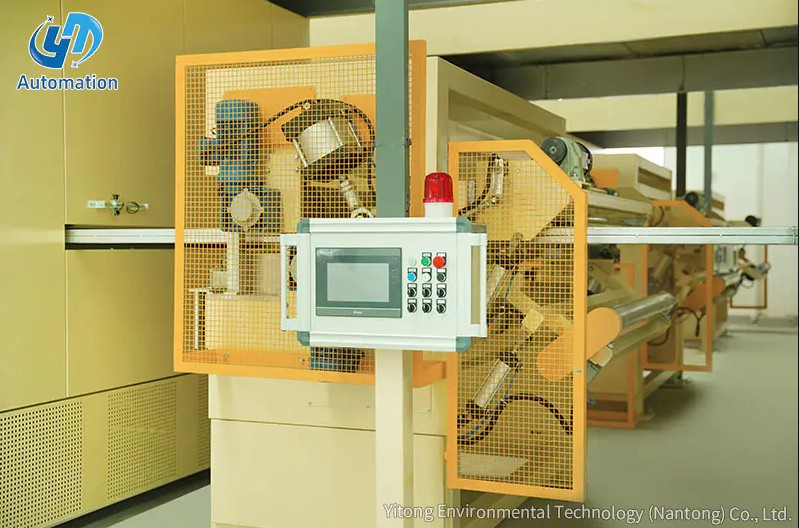

A machine de revêtement secondaire est un équipement industriel spécialisé utilisé dans le processus de fabrication des câbles à fibres optiques pour appliquer une couche protectrice de polymère – connue sous le nom de revêtement secondaire ou tube lâche – sur des fibres optiques ou des rubans de fibres. Cette couche protège les fibres de verre délicates des contraintes mécaniques, de l'humidité et des dommages environnementaux. , ce qui en fait l'une des étapes les plus critiques dans la production de câbles à fibres optiques fiables. En bref, la machine de revêtement secondaire transforme les fibres nues fragiles en composants de câble durables et déployables, prêts à être gainés et installés ultérieurement.
Au-delà de la simple protection, le processus de revêtement secondaire contrôle avec précision le diamètre du tube tampon, l'épaisseur de la paroi et la densité de remplissage du gel, qui affectent tous directement les performances de transmission optique du câble et sa durabilité à long terme sur le terrain.
Dans une ligne de fabrication de câbles à fibres optiques typique, les fibres optiques nues subissent d'abord un revêtement primaire (revêtement d'acrylate appliqué directement sur le verre), puis entrent dans l'étape de revêtement secondaire. La machine de revêtement secondaire extrude un matériau thermoplastique — le plus souvent du PBT (polytéréphtalate de butylène), du PP (polypropylène) ou du HDPE (polyéthylène haute densité) — autour d'une ou plusieurs fibres pour former un tube tampon.
Ce processus implique généralement trois opérations simultanées :
Le résultat est un tampon à tube libre — l'élément fondamental utilisé dans les conceptions de câbles à fibres multibrins, à âme fendue et à fibre ruban déployés dans les réseaux de télécommunications du monde entier.
L’intégrité structurelle d’une machine de revêtement secondaire est fondamentale pour une fabrication de précision. Le châssis de la machine est généralement fabriqué à l'aide de soudage de plaques d'acier A3 à haute tension combiné à un traitement de l'acier de construction (type acier). , garantissant que l'ensemble de la plate-forme reste rigide et sans vibrations même pendant un fonctionnement continu à grande vitesse.
L'acier A3 (équivalent au Q235 dans les normes chinoises) offre une excellente soudabilité, une résistance à la traction modérée (généralement 370 à 500 MPa) et une bonne ductilité, ce qui en fait un matériau de base idéal pour les châssis de machines industrielles lourdes. Le cadre soudé et usiné résiste à la flexion et à la déformation thermique, ce qui est essentiel pour maintenir des tolérances d'alignement aussi serrées que ±0,01 mm à travers la filière d'extrusion et le système de goulotte de refroidissement.
La conception robuste du cadre s’adapte également au poids et aux vibrations de :
L’une des caractéristiques structurelles déterminantes d’une machine de revêtement secondaire est sa configuration de revêtement double couche. Dans une configuration standard, le revêtement frontal est positionné à l'avant de la machine et le revêtement inférieur est positionné à l'arrière. Cette disposition garantit que le revêtement est appliqué dans une séquence précise en couches qui forme la paroi du tube tampon de manière uniforme et sans délaminage.
Le revêtement facial forme la surface interne du tube tampon qui entre en contact avec les fibres optiques ou le composé de remplissage en gel. Cette couche doit être chimiquement inerte vis-à-vis du gel de remplissage thixotrope et ne doit pas induire de contraintes de microflexion sur les fibres. Des matériaux comme le PBT sont couramment utilisés ici en raison de leur faible taux de retrait et de leur excellente stabilité dimensionnelle. Le PBT présente généralement un retrait linéaire inférieur à 0,5 % après refroidissement, ce qui est essentiel pour maintenir la longueur excédentaire de fibres (EFL) requise à l'intérieur du tube.
Le revêtement inférieur forme la paroi protectrice extérieure du tube tampon et offre les propriétés mécaniques nécessaires au toronnage et à l'installation du câble. Cette couche peut utiliser le même matériau thermoplastique ou un matériau compatible et doit adhérer de manière transparente au revêtement de surface. L'épaisseur de paroi du revêtement inférieur est contrôlée avec précision (généralement entre 0,3 mm et 0,9 mm) en fonction des spécifications de conception du câble et de l'environnement de déploiement prévu (par exemple, installation aérienne, enfouie directement ou dans un conduit).
La disposition avant-arrière de ces deux couches de revêtement permet à chaque tête d'extrudeuse d'être réglée individuellement en termes de profil de température, de pression de fusion et de débit de matériau, offrant ainsi aux fabricants un contrôle granulaire sur la géométrie des tubes et les performances mécaniques.
Une ligne complète de revêtement secondaire se compose de plusieurs sous-systèmes intégrés. Comprendre chaque composant aide les fabricants à optimiser l’efficacité de la production et la qualité des produits.
| Composant | Fonction | Paramètre clé |
|---|---|---|
| Unité de gain de fibre | Fournit des fibres individuelles sous tension contrôlée | Tension : 30 à 80 g par fibre |
| Extrudeuse (manteau de visage) | Fond et délivre le matériau de la chambre à air | Température du fût : 200-280°C |
| Extrudeuse (couche inférieure) | Fond et délivre le matériau de la paroi extérieure du tube | Vitesse de vis : 10 à 120 tr/min |
| Système de remplissage de gel | Injecte un composé bloquant l'eau dans le noyau du tube | Taux de remplissage : synchronisé avec la vitesse de la ligne |
| Tête de filière d'extrusion | Façonne le matériau fondu autour des fibres sous forme de tube | Tolérance OD de la matrice : ±0,02 mm |
| Auge de refroidissement | Solidifie le tube extrudé via un refroidissement par eau contrôlé | Température de l'eau : 15 à 40 °C (contrôlée par zone) |
| Cabestan / Transport | Tire le tube à une vitesse constante pour contrôler les dimensions | Vitesse de ligne : jusqu'à 300 m/min |
| Jauge de mesure OD | Surveillance en temps réel et sans contact du diamètre du tube | Précision : ±0,001 mm |
| Unité de réception/enroulement | Enroule les tubes en vrac finis sur des bobines pour le stockage | Capacité de la bobine : 2 à 25 km |
Les machines modernes intègrent également un Système de contrôle basé sur PLC qui coordonne tous les sous-systèmes en temps réel, permettant un retour en boucle fermée entre les lectures de la jauge OD et la vitesse de la vis de l'extrudeuse ou la vitesse du cabestan pour maintenir automatiquement les tolérances dimensionnelles tout au long du cycle de production.
Les capacités des machines de revêtement secondaire varient considérablement en fonction de l'application prévue et du volume de production. Vous trouverez ci-dessous les paramètres techniques représentatifs des machines de capacité moyenne à élevée utilisées dans les usines commerciales de câbles à fibres optiques :
La longueur excédentaire des fibres (EFL) à l'intérieur du tube — un paramètre critique qui détermine dans quelle mesure le câble supporte la charge de traction sans tendre les fibres — est généralement réglée entre 0,2% et 0,5% , et est contrôlé par le rapport entre la vitesse de déroulement de la fibre et la vitesse de la ligne de cabestan.
Différentes conceptions de câbles nécessitent différentes configurations de machines de revêtement secondaire. Les trois principaux types sont :
Produit un tube tampon à la fois et convient aux petites opérations de production ou aux types de câbles spéciaux. Ces machines sont plus simples à utiliser et à entretenir, avec des coûts d'investissement allant généralement de 80 000 $ à 200 000 USD pour une ligne complète.
Capable de produire plusieurs tubes simultanément en parallèle, augmentant considérablement le débit. Les fabricants de câbles à grand volume déployant des millions de kilomètres de fibre par an s'appuient souvent sur des lignes multitubes pour atteindre leurs objectifs de production sans augmenter proportionnellement l'espace au sol ou la main d'œuvre.
Spécialement conçu pour recouvrir des piles de fibres en ruban plat (rubans de 4, 8 ou 12 fibres) plutôt que des fibres individuelles en vrac. La tête de filière et le système de refroidissement sont modifiés pour s'adapter au profil plat du ruban, et le contrôle EFL est particulièrement critique pour éviter le flambage du ruban ou la contrainte des fibres à l'intérieur du tube.
Comprendre le processus de production aide les opérateurs à résoudre les problèmes de qualité et à optimiser les paramètres de la machine. Voici la séquence standard pour un cycle de revêtement secondaire typique :
La qualité du revêtement secondaire est mesurée à la fois par rapport aux normes dimensionnelles et aux normes de performances optiques. Les paramètres de qualité clés incluent le diamètre extérieur (OD), le diamètre intérieur (ID), l'excentricité de l'épaisseur de paroi, le niveau de remplissage du gel et l'EFL. Ceux-ci doivent être conformes aux normes internationales telles que CEI 60794-1 et ITU-T G.652 pour le câble fini.
Les défauts de qualité courants et leurs causes profondes comprennent :
Les tubes finis sont échantillonnés régulièrement pour vérifier leur résistance à la traction (généralement testée à 100 N/100 mm minimum), leur résistance à l'écrasement et leur atténuation optique aux longueurs d'onde de 1 310 nm et 1 550 nm.
Machines de revêtement secondaire sont indispensables dans la production de pratiquement tous les types de câbles à fibres optiques utilisés dans les infrastructures de télécommunications modernes. Les principaux domaines d'application comprennent :
Les déploiements mondiaux de câbles à fibre optique continuent de se développer rapidement, stimulés par les déploiements de la 5G, la construction de centres de données à grande échelle et les initiatives nationales en matière de haut débit. Les analystes du secteur prévoient que le marché mondial des câbles à fibres optiques dépassera les 20 milliards de dollars d'ici 2027. , ce qui entraîne directement une demande soutenue d'équipements de revêtement secondaire avancés capables d'un débit élevé et d'une qualité constante.
Un entretien approprié d’une machine de revêtement secondaire garantit une qualité de produit constante et maximise la disponibilité de la machine. Les principales pratiques de maintenance comprennent :
Les opérateurs doivent également effectuer un audit complet du processus chaque fois que les lots de matières premières changent, car même des variations mineures de la viscosité des granulés PBT (MFI — Melt Flow Index) peuvent nécessiter des ajustements des profils de température et de la vitesse des vis pour maintenir la stabilité dimensionnelle du tube.
