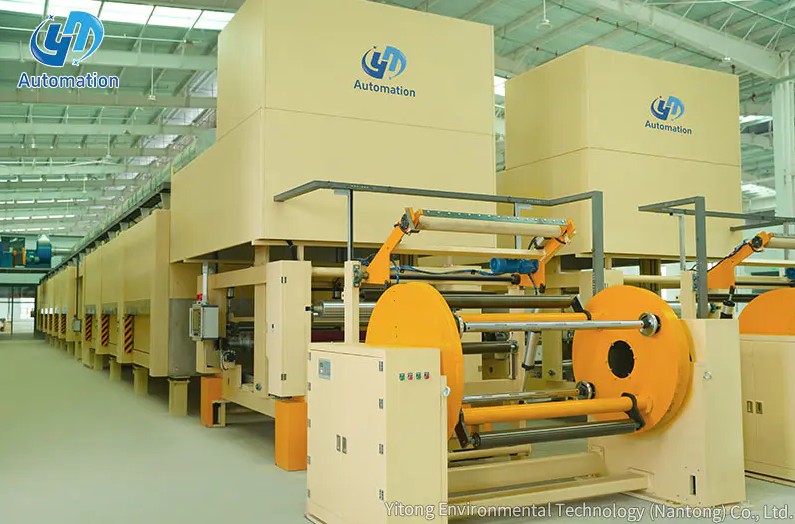

Qu'est-ce qu'un dérouleur rotatif ?

Un dérouleur rotatif est une machine de manutention de bandes qui alimente en continu un rouleau de matériau (tel que du papier, un film, une feuille d'aluminium, un tissu ou un non-tissé) dans un processus de conversion, d'impression, de revêtement ou de laminage en aval à une vitesse et une tension contrôlées. Il fait tourner le rouleau parent au fur et à mesure que le matériau est consommé, maintenant ainsi un flux de bande stable et cohérent sans interruption. Contrairement aux dérouleurs manuels ou statiques, un dérouleur rotatif intègre un contrôle actif de la tension et, dans les configurations automatisées, une capacité d'épissure ou de changement de rouleau qui permet à la production de continuer sans interruption lorsqu'un rouleau est épuisé. Il s’agit d’un équipement fondamental dans toute ligne de fabrication en bande continue.

Fonction principale : ce que fait un dérouleur rotatif dans une ligne de production

Dans tout processus de fabrication basé sur le Web, qu'il s'agisse d'impression, de refendage, de laminage, d'enduction, de gaufrage ou de conversion, la matière première arrive sous forme de rouleau enroulé. Le travail du dérouleur rotatif consiste à transformer ce rouleau enroulé en une bande plate en mouvement se déplaçant à la vitesse et à la tension correctes dans la section de traitement de la machine.

Les trois fonctions principales remplies par un dérouleur rotatif sont :

• Rotation des rouleaux : Le dérouleur maintient et fait tourner le rouleau parent, distribuant le matériau à la vitesse requise par le processus en aval, qu'il s'agisse de quelques mètres par minute pour un travail de précision lent ou 300 à 800 mètres par minute dans la production de papier ou de film à grande vitesse.
• Contrôle des tensions : Uns the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• Alignement Web : De nombreux dérouleurs rotatifs comprennent un système de guidage latéral de la bande qui corrige la position latérale de la bande lors de son déroulement, compensant ainsi les irrégularités d'enroulement du rouleau et empêchant la bande de dériver hors du chemin de traitement de la machine.

Composants structurels d'un dérouleur rotatif

Un rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

Châssis de machine et support de bobine

Le châssis est la base structurelle du dérouleur, supportant tout le poids d'un rouleau parent chargé — qui peut aller de 200 kg à plusieurs tonnes en fonction de la largeur du matériau et du diamètre du rouleau. Les cadres robustes sont fabriqués à partir de tôles d'acier à haute résistance (telles que l'acier de construction A3) soudées dans une section en caisson rigide ou une structure de portail. La rigidité est essentielle : la déformation du cadre sous charge modifierait la géométrie du chemin de la bande et provoquerait des variations de tension et des erreurs de suivi.

Le support de bobine – également appelé arbre de déroulement ou mandrin – maintient le noyau du rouleau parent et lui transmet la force de rotation. Des supports de type pince de sécurité maintiennent fermement le noyau du rouleau lors d'une rotation à grande vitesse, empêchant ainsi tout glissement axial ou radial susceptible de provoquer la chute du rouleau ou la rupture de la bande. Un Arbre de libération de défilement de Φ76 mm est un format standard courant dans les applications de déroulement du papier et du film, correspondant au mandrin de papier de 76 mm (3 pouces) largement utilisé dans l'industrie de la transformation. Des mandrins expansibles ou des pinces pneumatiques saisissent le noyau de l'intérieur, permettant des changements de rouleaux rapides et sécurisés.

Système de contrôle de tension

Le système de contrôle de la tension est le sous-système le plus sophistiqué techniquement du dérouleur rotatif. Son objectif est de maintenir automatiquement la bande à un niveau de tension prédéfini, quels que soient les changements de diamètre du rouleau, la vitesse de la ligne ou l'accélération et la décélération du processus.

Le contrôle de la tension est obtenu grâce à une ou plusieurs des approches suivantes :

• Frein à particules magnétiques : Un slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• Entraînement par servomoteur : Dans les configurations de déroulement motorisé, un servomoteur entraîne l'arbre de déroulement dans le sens de déroulement, contrôlant activement le couple et donc la tension. Les systèmes servomoteurs réagissent plus rapidement aux perturbations de tension et sont utilisés dans des applications rapides et sensibles à la précision, telles que l'électronique flexible et l'emballage pharmaceutique.
• Retour d'information de la cellule de charge (transducteur de force) : Les cellules de pesée montées sur un rouleau danseur ou sur des rouleaux fous fixes mesurent la tension réelle de la bande en temps réel. Le signal de tension est renvoyé au contrôleur de freinage ou d'entraînement, qui ajuste la sortie de couple pour maintenir le point de consigne. Les systèmes de cellules de pesée atteignent une précision de contrôle de tension de ±1 à 3 % du point de consigne dans des conditions stables.
• Système de rouleaux danseurs : Un weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

Système de guidage Web

Les rouleaux parents ne sont jamais enroulés avec une uniformité latérale parfaite : le dérapage des bords, le télescopage du noyau et la variation de la largeur du matériau entraînent une dérive latérale de la bande lors de son déroulement. Un système de guidage de bande corrige ce problème en détectant le bord de la bande ou la position de la ligne centrale et en déplaçant le support de déroulement ou un rouleau de direction pour recentrer la bande. Les capteurs de bord utilisant une technologie ultrasonique, optique ou de détection de contraste détectent la position de la bande avec une précision de ±0,1–0,5 mm , entraînant des actionneurs qui maintiennent l'enregistrement tout au long du rouleau.

Mécanisme de chargement des rouleaux

Charger un rouleau parent lourd sur l’arbre de déroulement en toute sécurité et rapidement est une exigence opérationnelle critique. Les mécanismes de chargement des rouleaux vont des simples systèmes de levage manuel avec des points de fixation de palan sur le châssis, en passant par les tables élévatrices hydrauliques ou électriques qui élèvent le rouleau à la hauteur de l'arbre sans levage manuel, jusqu'aux changeurs de rouleaux entièrement automatiques qui récupèrent les nouveaux rouleaux sur les berceaux au sol et les positionnent sur l'arbre sous le contrôle de la machine. Le choix du mécanisme de chargement dépend du poids du rouleau, de la fréquence de changement et du nombre d'opérateurs disponibles.

Types de dérouleurs rotatifs : configurations à station unique ou à tourelle

Dérouleurs rotatifs sont disponibles dans deux configurations fondamentales qui diffèrent par leur approche du changement de rouleau : la transition d'un rouleau épuisé au suivant.

Dérouleur à station unique (à position unique)

La configuration la plus simple contient un rouleau à la fois. Lorsque le rouleau est épuisé, la ligne doit s'arrêter, le noyau vide est retiré, un nouveau rouleau est chargé et la bande est enfilée manuellement ou semi-automatiquement dans la machine avant que la production ne reprenne. Les dérouleurs à station unique sont moins coûteux, plus simples à entretenir et conviennent aux opérations où le temps de changement de rouleau est acceptable par rapport à la longueur du cycle de production - généralement dans les lignes à vitesse plus lente, la conversion en petites séries ou les matériaux trop délicats pour l'épissage à la volée.

Dérouleur à tourelle (duplex ou multibobine)

Un turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

Les dérouleurs à tourelle permettent épissage à vitesse nulle (la bande est brièvement arrêtée au point de jonction pendant que la ligne s'écoule à partir d'un accumulateur) ou épissage volant (le raccord se fait à pleine vitesse à l'aide de languettes adhésives sur le nouveau noyau du rouleau). Les dérouleurs à tourelle d'épissure volante sont essentiels dans les lignes à grande vitesse de papier, de film et d'emballage flexible où tout arrêt produit des déchets et perturbe les processus en aval qui ne peuvent tolérer une interruption.

Principales spécifications techniques d'un dérouleur rotatif

Lors de la spécification d'un dérouleur rotatif pour une application particulière, les paramètres suivants doivent être définis pour garantir que la machine est correctement dimensionnée et configurée :

Industries et applications où les dérouleurs rotatifs sont essentiels

Les dérouleurs rotatifs sont présents partout où un rouleau de matériau enroulé est le point de départ d'un processus continu de fabrication ou de transformation. La gamme d’industries et d’applications spécifiques est large :

• Fabrication de papier et de tissus : Déroulage de rouleaux de papier parents pour le refendage, la mise en feuilles, l'impression, le revêtement, le laminage et la conversion de tissus. Les rouleaux de papier parents peuvent peser plusieurs tonnes et dépasser 2 500 mm de diamètre, ce qui nécessite une construction de châssis robuste et un contrôle de tension à couple élevé.
• Emballage souple : Alimentation de films plastiques, de feuilles d'aluminium, de papier et de bandes stratifiées dans des machines de fabrication de sacs, des lignes de formage-remplissage-scellage et des stations de revêtement. Les lignes d'emballage flexibles nécessitent un contrôle précis de la tension pour éviter l'étirement du film qui entraînerait des erreurs de repérage lors de l'impression multicolore.
• Impression et transformation d'étiquettes : Déroulage du stock d'étiquettes, du support antiadhésif et des bandes d'étiquettes imprimées dans des presses à étiquettes et des lignes de finition. La conversion d'étiquettes à grande vitesse nécessite un contrôle de tension à réponse rapide et un guidage précis de la bande pour une précision d'enregistrement bord à bord de ±0,1–0,2 mm .
• Fabrication de non-tissés et textiles : Alimentation de rouleaux de tissus filés, soufflés par fusion et tissés dans des lignes de laminage, de découpe et de conversion pour produits d'hygiène, textiles médicaux et géotextiles. Les tissus non tissés sont extensibles et nécessitent un contrôle doux de la tension pour éviter toute déformation.
• Fabrication de batteries et de composants électroniques : Déroulage de feuilles d'électrodes, de séparateurs et de rouleaux collecteurs de courant pour l'assemblage de cellules de batterie lithium-ion. Ces matériaux ultra-fins et fragiles nécessitent un contrôle de tension exceptionnellement précis, souvent dans les limites ±1 N — et une manipulation sans contamination.
• Carton ondulé et carton : Les sections à simple face et à double support d'une ligne de carton ondulé utilisent des dérouleurs rotatifs pour alimenter les rouleaux de carton doublure et de cannelure à grande vitesse et avec une tension constante afin de maintenir l'épaisseur et la qualité de liaison dans le carton fini.

Dérouleur rotatif et support de déroulement statique : principales différences

Un static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

Problèmes courants lors du déroulement rotatif et comment les éviter

Les problèmes de performances des dérouleurs rotatifs sont généralement dus à un petit ensemble de causes récurrentes. En traitant ces problèmes de manière proactive via la configuration et la maintenance de la machine, vous évitez la majorité des ruptures de bande, des perturbations de tension et des erreurs de repérage dans les processus en aval.

Variation de tension et ruptures d'âme

Les pics de tension lors de l'accélération ou de la décélération, ainsi que l'augmentation progressive de la tension à mesure que le diamètre du rouleau diminue, sont les principales causes de rupture de bande. Les mesures de prévention comprennent la vérification que la compensation de tension conique du système de contrôle de tension est correctement calibrée pour le module du matériau, la vérification que la pression d'air du rouleau danseur ou la mise à zéro de la cellule de charge est conforme aux spécifications et la confirmation que le frein ou l'entraînement répond dans la constante de temps requise pour la vitesse de ligne utilisée.

Dérive de la toile et dommages aux bords

La dérive latérale de la bande amène les bords à entrer en contact avec la structure de la machine, ce qui entraîne des dommages aux bords, une génération de poussière et des erreurs de repérage. Les systèmes de guidage Web nécessitent des contrôles d'étalonnage des capteurs à chaque changement de rouleau pour confirmer que le point de référence du guide correspond à la ligne centrale ou à la position du bord réellement requise. L'excentricité du rouleau (où le noyau du rouleau n'est pas concentrique au diamètre extérieur du rouleau enroulé) produit une oscillation latérale périodique qui peut dépasser la bande passante de correction du guide Web, provoquant une dérive intermittente que le guide ne peut pas supprimer complètement.

Dommages causés par le chargement du rouleau

Un chargement incorrect des rouleaux (en particulier les rouleaux chargés de manière décentrée ou avec le mandrin pas complètement engagé) provoque une déflexion de l'arbre sous charge, une répartition inégale de la tension sur la largeur de la bande et une chute potentielle du rouleau à grande vitesse. Les supports de type pince de sécurité avec confirmation d'engagement positif (comme un capteur de proximité vérifiant l'extension du mandrin) réduisent considérablement ce risque dans les environnements de production à grande vitesse.

Entretien de routine pour des performances fiables du dérouleur rotatif

Les dérouleurs rotatifs sont mécaniquement robustes mais nécessitent un entretien régulier pour maintenir un contrôle précis de la tension et des performances de guidage de la bande tout au long de leur durée de vie.

1. Service de freinage et de freinage à particules magnétiques : Les freins à particules magnétiques nécessitent un remplacement de liquide tous les 1 000 à 2 000 heures de fonctionnement ou à l'intervalle spécifié par le fabricant. Un liquide de frein dégradé produit un couple de sortie incohérent qui provoque directement une variation de tension.
2. Étalonnage de la cellule de charge : Vérifiez le zéro de la cellule de pesée et l'étalonnage de l'échelle une fois par mois ou à la fréquence spécifiée dans la documentation de la machine. La dérive d'étalonnage dans les cellules de pesée produit un décalage de tension systématique qui s'accumule au fil du temps.
3. Inspection du mandrin et du mandrin expansible : Inspectez chaque trimestre les segments du mandrin et les mécanismes d’actionnement pour déceler l’usure, les rayures et la contamination. Les segments de mandrin usés réduisent la force de préhension sur le noyau, augmentant ainsi le risque de glissement du noyau à grande vitesse.
4. Inspection et lubrification des roulements : Les roulements de l'arbre de déroulement supportent des charges radiales et axiales élevées dues au poids important du rouleau et à la tension de la bande. Lubrifiez à l'intervalle spécifié et remplacez dès le premier signe de bruit, de vibration ou d'augmentation de la température de fonctionnement - généralement supérieure à 70°C sur la surface extérieure du boîtier de roulement pendant la course.
5. Nettoyage des capteurs du guide Web : Les capteurs de bord et de ligne collectent la poussière et les dépôts de matériaux qui dégradent la précision de détection. Nettoyez les faces des capteurs à chaque changement de rouleau et vérifiez la réponse de correction du système de guidage avec un test de décalage pour confirmer le fonctionnement complet.
6. Inspection du cadre et des fixations : Inspectez chaque année les soudures structurelles et les fixations de montage pour détecter toute fissuration par fatigue, en particulier dans les zones à fortes contraintes telles que les points de montage du support de bobine où le poids dynamique du rouleau et les charges de tension sont transmises à la structure du cadre.
