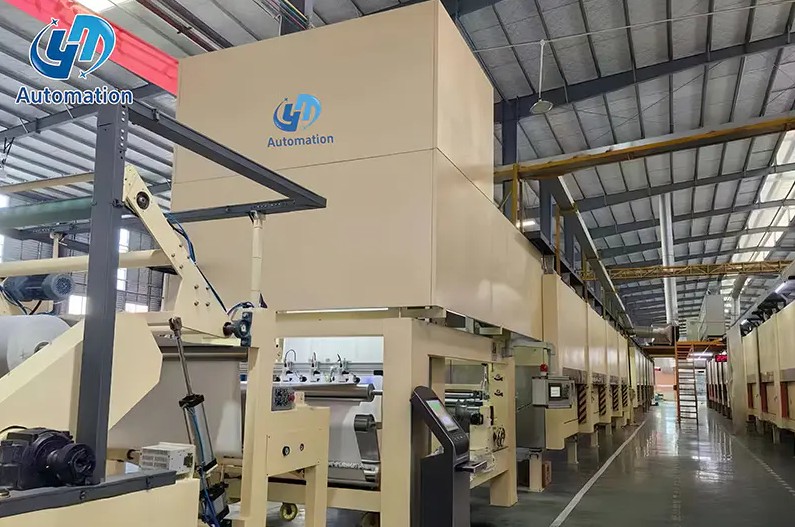

Un rouleau de papier support décoratif industriel repose sur le dérouleur. Quelques centaines de mètres plus tard, la bande ressort saturée de résine et prête à être pressée sur des panneaux de particules ou du MDF. La transformation intermédiaire est l’imprégnation de résine, et elle décide davantage de la qualité finale du stratifié que ce à quoi de nombreux acheteurs s’attendent.
L'imprégnation de résine ne consiste pas simplement à tremper du papier dans de la résine liquide. Il s’agit d’une séquence contrôlée d’application, de dosage, de séchage, de refroidissement et de manipulation du matériau de la résine. De petits changements dans les solides de résine, la température du four ou la vitesse de ligne peuvent transformer une feuille acceptable en une feuille présentant des stries, des cloques ou une distribution inégale. Toute personne produisant du papier décoratif, des stratifiés pour sols ou des revêtements industriels doit comprendre ce processus avant de choisir un équipement de production.
L'imprégnation de résine force la résine liquide dans les vides ouverts d'un substrat poreux. Lorsque la résine durcit, elle se lie à la structure interne du matériau plutôt que de rester uniquement en surface. C’est ce qui différencie la véritable imprégnation du simple revêtement.
Le processus apparaît dans la modification du bois, l’isolation des bobines électriques, le scellement des pores métalliques et la fabrication de composites de fibres. Dans le secteur des panneaux à base de bois, l'imprégnation de résine transforme le papier de base en couches dures, résistantes à l'humidité et à l'usure, utilisées dans les revêtements de sol et de revêtement. Le papier traité doit tolérer des températures de pressage supérieures à 180°C, résister à l'humidité et garder l'impression décorative visible.
Trois résultats comptent le plus : le renforcement mécanique, la protection par barrière et la stabilité dimensionnelle. En cas de défaillance de l'un d'entre eux, le stratifié présente immédiatement le défaut, sous la forme d'une ampoule, d'un bord gonflé ou de microfissures dans le film de surface.
Une ligne d’imprégnation se comprend mieux comme une chaîne d’étapes coordonnées. Chaque étape impose sa propre demande à la machine et au système de contrôle qui les maintient en équilibre.
Les lignes à un étage exécutent cette séquence une fois. Les lignes à deux étapes ajoutent une passe de revêtement secondaire et une deuxième section de séchage, donnant au fabricant un contrôle supplémentaire sur la distribution de la résine en surface.
Lorsque vous étudiez un catalogue de matériel, vous verrez généralement deux familles : les lignes d'imprégnation en une étape et les lignes d'imprégnation et de couchage du papier en deux étapes. La différence pratique réside dans la fréquence à laquelle la résine est dosée sur la bande et dans la capacité de séchage qui sépare ces événements de dosage.
| Caractéristique | Ligne à un étage | Ligne à deux étages |
|---|---|---|
| Application de résine | Bain simple ou dosage unique | Imprégnation de base plus couche de finition secondaire |
| Précision du revêtement | Modéré | Élevé, avec réglage indépendant du poids du pelage |
| Qualité des surfaces | Norme | Résistance à l’abrasion et fidélité d’impression améliorées |
| Capacité du four | Une section de séchage ou une longueur totale plus courte | Deux sections de séchage ou apport de chaleur prolongé |
| Empreinte | Compacte | Plus grand, avec une hauteur d'équipement supplémentaire |
| Coût d'investissement | Inférieur | Plus haut |
Le graphique radar ci-dessous compare les deux types de lignes selon six critères de sélection.
Le graphique radar compare les profils de capacité d'une ligne d'imprégnation en une étape et d'une ligne d'imprégnation en deux étapes selon six critères de sélection. La ligne à un étage obtient de meilleurs résultats en termes de débit et d'espace d'installation car la machine est plus courte et plus simple. La ligne à deux étapes est à la pointe en matière de précision de revêtement car elle dispose d'une deuxième étape de dosage indépendante qui peut être réglée après l'imprégnation de la base. Les deux configurations permettent d’obtenir une pénétration de résine similaire lorsque la station d’imprégnation est correctement conçue. L'efficacité énergétique augmente sur la ligne à deux étages lorsque la récupération de chaleur est incluse dans les deux sections de séchage. Le tableau n’identifie pas de gagnant universel ; cela montre simplement que la décision dépend des critères qui dominent votre gamme de produits.
Pour un programme construit autour du papier mélamine standard, une ligne en une seule étape suffit souvent. Si le plan inclut des produits de finition tels que des sols stratifiés à forte usure, la voie en deux étapes devient difficile à éviter. La sélection de l'équipement doit donc suivre votre gamme de produits, et pas seulement la vitesse maximale annoncée.
Ligne d'imprégnation en une étape pour papier mélamine Cette ligne intègre le déroulement, l'imprégnation, le séchage, l'enduction et l'empilage du papier mélamine standard. Il convient aux programmes sans produits de finition, offrant des économies d'énergie et une application uniforme de la colle avec un taux d'erreur de seulement 1 %. Voir le produit → La qualité se fixe dès les premières secondes de contact entre le papier et la résine. La résine doit pénétrer dans la matrice fibreuse sans la traverser. Les rouleaux doseurs doivent laisser un film uniforme sur la bande, quels que soient les écarts de grammage. Le four doit sécher la plaque sans cuire la surface plus vite que l'intérieur.
Les principales variables de contrôle sont les solides de résine, la viscosité, le temps ou la pression d'immersion, l'écartement des rouleaux de dosage, la vitesse de ligne et la température du four. Chacun interagit avec les autres : des matières solides plus élevées réduisent la charge de séchage, tandis qu'une ligne plus rapide oblige à utiliser un four plus long ou plus chaud.
Le graphique à barres horizontales montre la teneur en solides de résine typique utilisée dans cinq applications industrielles. Le traitement du papier décoratif contient généralement environ 54 % de solides pour équilibrer la vitesse de pénétration et la capacité de séchage. Les systèmes d'isolation électrique fonctionnent avec des matières solides plus élevées car les formules de résine sans solvant simplifient le contrôle environnemental. La modification du bois utilise moins de solides puisque l’objectif est de gonfler la paroi cellulaire plutôt que de remplir complètement les pores. Cette gamme explique pourquoi une machine doit être adaptée à la résine réelle et non à une brochure marketing. Une ligne conçue autour d’une mauvaise gamme de solides aura des difficultés dès que la recette change.
Une conséquence importante pour les acheteurs est que le système de résine que vous envisagez d'utiliser détermine la flexibilité de la section d'imprégnation. Une conduite réglée pour l'urée-formaldéhyde à 55 pour cent de matières solides aura du mal avec la résine de mélamine à 62 pour cent à moins que la circulation du bain, les rouleaux de dosage et l'échappement ne répondent tous. Les fournisseurs qui conçoivent leurs propres stations d’imprégnation peuvent ajuster ces variables plus précisément.
Le graphique linéaire compare la façon dont la teneur volatile résiduelle diminue lorsque le papier passe dans le four à 140 °C et à 160 °C. Les deux courbes commencent au même niveau de solvant car la bande entre avec la même charge d'humidité. Les 30 premières secondes montrent une forte baisse tandis que le solvant liquide s'évapore directement de la surface du papier. Après cela, les courbes s’aplatissent car les substances volatiles restantes doivent se diffuser hors des couches de fibres plus profondes. À 160 °C, la bande atteint le seuil de 1 % environ 30 secondes plus tôt qu'à 140 °C. Le problème est qu’une température excessive peut durcir la surface extérieure avant que l’intérieur ne soit sec, emprisonnant le solvant à l’intérieur.
Le contrôle de la température par zones est une bonne raison d’examiner attentivement la longueur du four. Un four court à haute température peut créer des cloques. Un four plus long avec un zonage conservateur donne un résultat plus uniforme mais utilise de l'espace au sol. Ce solde alimente directement la consommation d’énergie et les coûts d’exploitation.
L'énergie est un coût variable majeur dans une usine d'imprégnation, et le four est le plus gros consommateur d'énergie. La chaleur qui s'échappe avec les gaz d'échappement est une pure perte à moins qu'elle ne soit récupérée. La construction de machines a donc un effet direct sur le coût de production par tonne.
Le graphique à barres verticales compare la consommation d'énergie spécifique de quatre configurations de séchage. Un four à air chaud conventionnel consomme le plus d’énergie car le flux d’échappement quitte le bâtiment avec une grande quantité de chaleur. L'ajout de la récupération de chaleur réduit la consommation d'environ un tiers, puisqu'un échangeur de chaleur préchauffe l'air entrant avec l'énergie de l'air sortant. L’utilisation de l’infrarouge pour soutenir l’air chaud raccourcit la phase d’évaporation et réduit encore le total. Une ligne à deux étages avec récupération de chaleur atteint le chiffre le plus bas car la deuxième section de séchage fonctionne à une température plus basse. Sur une année de production complète, ces différences se traduisent par des coûts d'exploitation qui peuvent dépasser la différence de prix d'achat entre les fournisseurs de machines.
Deux décisions techniques déterminent la propagation. Le premier est la récupération de chaleur à la sortie du four. La seconde concerne la manière dont l’apport d’infrarouge et d’air chaud est équilibré. L’analyse thermique de processus devrait être une partie normale de l’examen des offres, et non un supplément théorique. Pour plus de détails sur les aménagements à un étage, lisez cette note technique sur équipement de récupération de chaleur dans les lignes d'imprégnation en une étape .
Lorsque l’on compare les propositions, le prix d’achat est le chiffre le moins utile. La valeur durable de la ligne réside dans son comportement vis-à-vis de vos résines, de vos papiers et de votre calendrier de fonctionnement. Placez la liste de contrôle suivante au centre d’une évaluation au niveau de l’usine.
La capacité du fabricant compte autant que la géométrie de la machine. Lorsqu’un fournisseur construit la ligne complète dans sa propre usine, le contrôle des tolérances est plus strict et l’histoire technique est plus facile à vérifier. C'est pourquoi une visite d'usine doit faire partie du processus d'achat. Les fournisseurs ayant une longue expérience en matière de fabrication peuvent généralement montrer le même équipement en fonctionnement sur leur site plutôt que uniquement dans un rendu. Un fabricant qui publie des informations sur son usine et capacité de production rend cet examen beaucoup plus facile.
Les entreprises qui possèdent déjà une ligne à une étape mais qui ont besoin d'un meilleur contrôle de surface choisissent souvent une machine de revêtement secondaire autonome au lieu de remplacer la ligne entière. Cette voie de mise à niveau préserve l'investissement dans la section de séchage et de déroulement d'origine.
Machine de revêtement secondaire pour un contrôle de surface amélioré Une machine autonome qui ajoute un revêtement arrière et frontal aux lignes existantes en une seule étape, améliorant ainsi la qualité du revêtement et la résistance à l'usure. Idéal pour les entreprises ayant besoin d’un meilleur contrôle de surface sans remplacer toute leur ligne d’imprégnation. Voir le produit → Le choix d'une ligne d'imprégnation est une prévision du niveau de contrôle du processus dont vous aurez besoin au cours des dix prochaines années. Chaque qualité de stratifié, lot de papier brut et reformulation de résine passera par cette machine. Une ligne conçue pour l'ensemble de la chaîne, du déroulement à l'empilage, vous permet de vous adapter aux évolutions du marché.
La physique de l’imprégnation de la résine est bien comprise. La résine doit avoir le temps de pénétrer, le solvant doit avoir le temps de sortir et la température doit être zonée pour que la bande sèche uniformément. Un équipement qui respecte cette séquence convertit les connaissances en production reproductible. Lorsque vous évaluez des fournisseurs, demandez-vous si leurs principes d'ingénierie sont visibles et vérifiables, car c'est un bon signe de la manière dont ils vous soutiendront après la vente.
