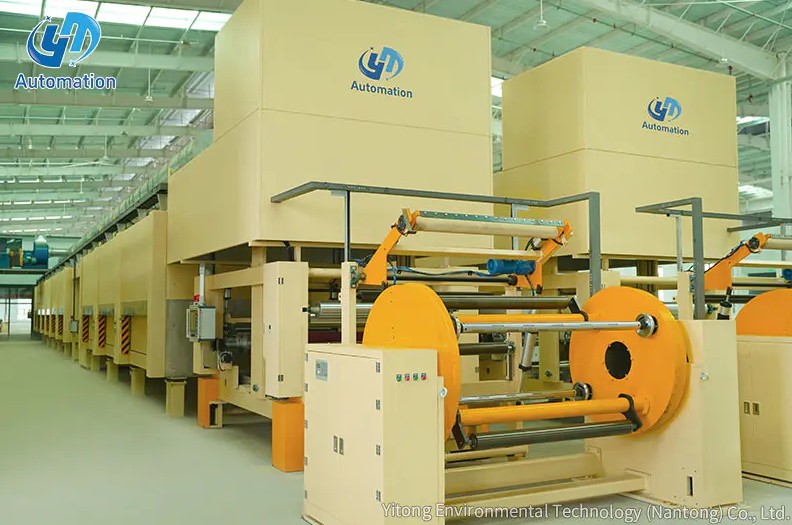

Comment choisir le bon dérouleur rotatif ?

Choisir le bon Dérouleur rotatif se résume à dimensionner correctement trois éléments par rapport à vos besoins réels de production : le diamètre maximum du rouleau et le poids que votre machine doit gérer, la méthode de contrôle de tension adaptée à votre matériau et si la vitesse de votre ligne justifie un fonctionnement à station unique ou une configuration de tourelle avec capacité d'épissure volante. Les conseils techniques sur les spécifications des dérouleurs rotatifs confirment que les machines sont généralement construites pour gérer des diamètres de rouleaux allant de 400 mm à 2 500 mm et des poids de rouleaux allant de 50 kg à plus de 5 000 kg , avec des vitesses de ligne allant de 10 mètres par minute dans un travail de précision lent jusqu'à 800 mètres ou plus par minute dans la production de papier et de films à grande vitesse, ce qui signifie que spécifier de mauvais paramètres dans les deux sens conduit à une machine sous-dimensionnée qui entrave la production ou à une machine surdimensionnée qui ajoute des coûts inutiles.

Commencez par la taille et le poids du rouleau, pas par le prix de la machine

L'erreur de spécification la plus courante consiste à choisir un dérouleur rotatif en fonction du prix catalogue avant de confirmer qu'il peut physiquement gérer votre rouleau le plus lourd et le plus grand. Les données techniques montrent qu'un rouleau parent peut peser entre 50 kg pour des matériaux étroits et légers, jusqu'à plusieurs tonnes pour des rouleaux de papier ou de carton larges, et le châssis de la machine et le support de bobine doivent être évalués en conséquence. Les cadres robustes construits en acier de construction à haute résistance sont spécifiquement requis pour les plus grands rouleaux, car la déflexion du cadre sous charge provoque directement des variations de tension et des erreurs de suivi de la bande plus tard sur la ligne. Obtenir d'abord le bon diamètre de rouleau et la bonne capacité de poids évite un scénario dans lequel le reste des systèmes de tension et de guidage de la machine fonctionnent bien sur le papier mais ne peuvent pas réellement supporter votre matériau dans la pratique.

Choisir la bonne méthode de contrôle de tension

Le contrôle de la tension est le sous-système techniquement le plus important à maîtriser, car il détermine la cohérence avec laquelle le dérouleur maintient la tension réglée à mesure que le diamètre du rouleau passe du plein au vide. Plusieurs méthodes sont utilisées en fonction des exigences de vitesse et de précision, chacune adaptée à différents types d'applications.

Comparaison des options de contrôle de tension

Station unique ou tourelle : configuration adaptée à la vitesse de la ligne

Le choix entre un dérouleur à station unique et une configuration à tourelle doit être déterminé par la perte de votre ligne de production lorsqu'elle s'arrête pour un changement de rouleau, et non simplement par le budget. Un dérouleur à station unique contient un rouleau à la fois et nécessite l'arrêt de la ligne, le retrait du noyau vide et l'enfilage d'un nouveau rouleau avant la reprise de la production, ce qui en fait un choix raisonnable pour les lignes à vitesse plus lente, les séries de production courtes ou les matériaux délicats inadaptés à l'épissage à la volée. Un dérouleur à tourelle maintient au lieu de cela deux positions de rouleau ou plus, préparant le rouleau suivant en attente pendant que le rouleau actif fonctionne, puis se mettant en position et épissant automatiquement une fois que le rouleau actif est presque épuisé.

Vitesse zéro vs épissure volante

Dans les configurations à tourelle, l'épissure à vitesse nulle arrête brièvement la bande au point de jonction tandis que la ligne continue de fonctionner à partir d'un accumulateur, tandis que l'épissure volante rejoint le nouveau rouleau à pleine vitesse de fonctionnement à l'aide de languettes adhésives. Les systèmes d'épissure volante sont considérés comme essentiels dans les lignes à grande vitesse de papier, de film et d'emballage flexible où tout arrêt produit des déchets et perturbe les processus en aval qui ne peuvent tolérer une interruption, tandis que l'épissure à vitesse nulle reste une option pratique et moins coûteuse pour les lignes à vitesse modérée avec une capacité tampon d'accumulateur adéquate.

Adaptation de la précision du guidage Web à votre application

Les exigences de guidage de la bande varient considérablement selon l'industrie, et le choix d'un dérouleur sans précision de guidage adéquate pour votre matériau peut discrètement nuire à la qualité du produit en aval, même lorsque le contrôle de la tension fonctionne bien. Les capteurs de bord utilisant une technologie de détection ultrasonique, optique ou de contraste sont généralement spécifiés pour détecter la position de la bande avec une précision de plus ou moins 0,1 à 0,5 mm , ce qui est particulièrement important dans les applications telles que l'impression et la conversion d'étiquettes, où les exigences de précision d'enregistrement bord à bord peuvent aller jusqu'à plus ou moins 0,1 à 0,2 mm. Les applications travaillant avec des matériaux extensibles, tels que les tissus non tissés, nécessitent une tension et un contrôle de guidage plus doux pour éviter de déformer le matériau, tandis que les matériaux rigides comme le papier ou le carton tolèrent une tolérance de guidage plus large sans problèmes de qualité.

Liste de contrôle des spécifications avant d'acheter

Considérez le matériel que vous exécutez réellement

Différentes industries imposent des exigences très différentes à la même fonction principale du dérouleur rotatif, c'est pourquoi la même plate-forme de machine est rarement parfaitement adaptée à chaque application sans ajustement. La fabrication du papier et des tissus implique généralement les rouleaux les plus lourds, dépassant parfois 2 500 mm de diamètre, nécessitant une construction de cadre robuste et un contrôle de tension de couple élevé. Les applications d'emballage flexible nécessitent un contrôle précis de la tension, spécifiquement pour empêcher l'étirement du film qui provoquerait des erreurs de repérage lors de l'impression multicolore. La fabrication de batteries et de composants électroniques représente l'extrémité la plus exigeante du spectre, nécessitant souvent un contrôle de tension à plus ou moins 1 newton et une manipulation sans contamination des feuilles d'électrodes et des films séparateurs ultra fins et fragiles. Faire correspondre les spécifications de votre dérouleur rotatif à la sensibilité réelle de votre matériau évite à la fois des performances insuffisantes sur des substrats délicats et des dépenses excessives inutiles pour la précision dont votre matériau n'a pas besoin.

Planifiez également le chargement des rouleaux et la maintenance continue

Les décisions de sélection ne doivent pas s'arrêter à la fonction de déroulement elle-même, car la manière dont un rouleau est chargé sur la machine et la facilité avec laquelle le système peut être entretenu affectent toutes deux le coût total de possession. Les mécanismes de chargement des rouleaux vont des simples systèmes de levage manuels aux tables élévatrices hydrauliques et aux changeurs de rouleaux entièrement automatiques, avec le bon choix en fonction du poids du rouleau, de la fréquence de changement et du nombre d'opérateurs disponibles. Du côté de la maintenance, les acheteurs doivent confirmer les intervalles d'entretien prévus avant l'achat, car les composants tels que les freins à particules magnétiques nécessitent généralement un remplacement de liquide toutes les 1 000 à 2 000 heures de fonctionnement, et l'étalonnage des cellules de pesée doit généralement être vérifié sur une base mensuelle pour éviter que la dérive de tension ne s'accumule inaperçue au fil du temps.

Choisir le bon rotary unwinder starts with an honest assessment of your heaviest roll, your required line speed and how much downtime your production schedule can actually absorb during roll changes, then working through tension control method, single station versus turret configuration, and web guiding precision in that order. Buyers who specify roll capacity and speed correctly from the start, rather than defaulting to whatever configuration seems standard, consistently get better long term performance from their equipment. A properly specified Dérouleur rotatif adapté à la taille réelle de votre rouleau, à la sensibilité du matériau et aux exigences de vitesse, il offre des performances fiables et nécessitant peu d'entretien pendant des années plutôt que de devenir une source récurrente de problèmes de tension et de temps d'arrêt imprévus.
