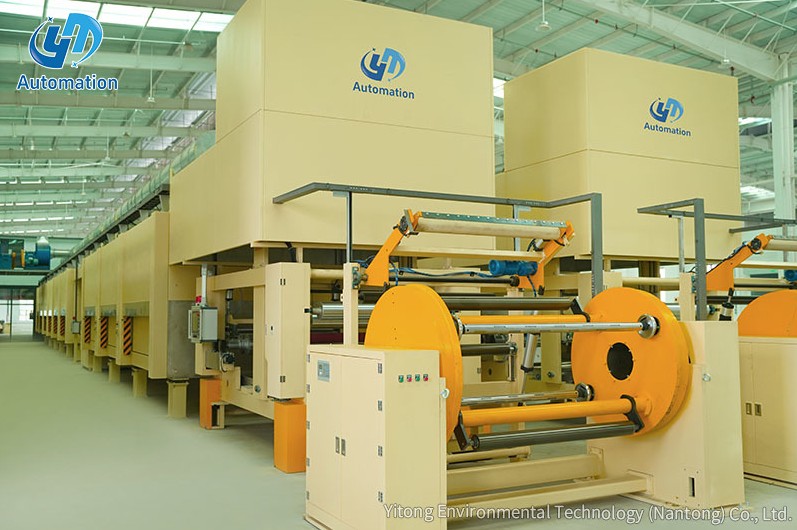

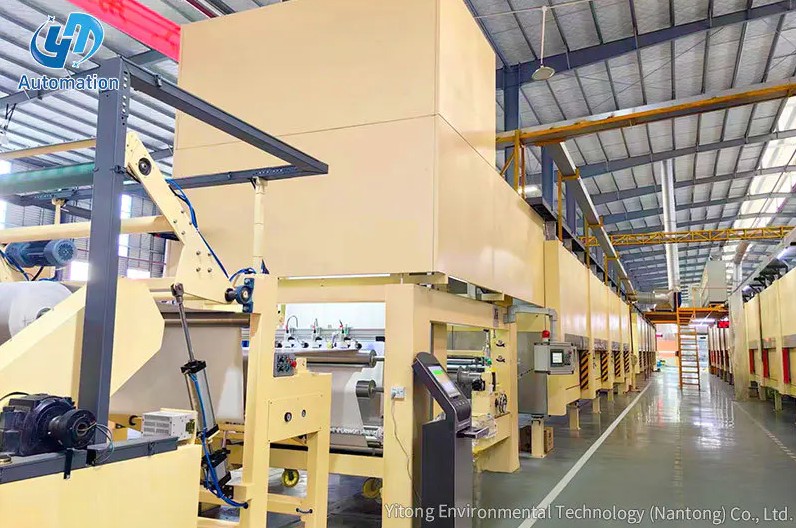

A Dérouleur rotatif est appliqué dans tout processus industriel où un matériau en bande continue - papier, film, feuille, tissu ou non-tissé - est enroulé sur un rouleau et doit être introduit à une tension contrôlée et constante dans une ligne de conversion, d'impression, de laminage ou d'emballage en aval. Les principales applications couvrent l'impression d'étiquettes, les emballages flexibles, la production de carton ondulé, la fabrication de papiers-mouchoirs et d'articles d'hygiène, la transformation de tissus non tissés, la découpe de rubans techniques et l'impression de formulaires en continu. -- industries dans lesquelles une alimentation ininterrompue de la bande et une tension stable déterminent directement la qualité du produit et la productivité de la ligne. Cet article examine chaque catégorie d'application en profondeur technique, avec les exigences opérationnelles spécifiques qui font d'un dérouleur rotatif le bon choix d'équipement dans chaque cas.
Avant d'examiner les applications, il est important de comprendre précisément ce qu'un dérouleur rotatif apporte à une ligne de production, ce qu'un simple dérouleur passif ne peut pas apporter. Un dérouleur rotatif est un système d'alimentation en rouleaux motorisé et à tension contrôlée dans lequel le mandrin du rouleau est activement entraîné -- soit par un servomoteur, un moteur couple ou un système de freinage régénératif -- de sorte que la vitesse et le couple de rotation du rouleau soient gérés en continu à mesure que le diamètre du rouleau diminue du plein au vide.
Ce contrôle actif résout trois problèmes que les enrouleurs passifs ne peuvent pas résoudre :
Ces capacités sont ce qui rend un dérouleur rotatif essentiel plutôt qu'facultatif dans toute application de conversion de bande à grande vitesse ou de précision.
L’impression d’étiquettes est l’une des applications les plus répandues pour les dérouleurs rotatifs au monde. Le stock d'étiquettes sensibles à la pression - une bande composite composée d'un matériau de face, d'un adhésif et d'un support antiadhésif - est imprimé sur des presses flexographiques, offset ou numériques à laize étroite fonctionnant à des vitesses de 100 à 300 mètres par minute . À ces vitesses, même une brève fluctuation de tension provoque un mauvais repérage couleur à couleur qui dépasse la spécification de tolérance (généralement 0,1 à 0,2 mm pour les étiquettes pharmaceutiques) et entraîne des arrêts de presse et un gaspillage de matériau.
Les dérouleurs rotatifs dans les applications de presse à étiquettes doivent gérer des rouleaux de papier frontal, de doublure et de matériaux stratifiés allant de 25 à 600 mm de largeur et des diamètres de rouleaux allant jusqu'à 1 000 mm ou plus. Le dessous adhésif des étiquettes est particulièrement sensible aux variations de tension : une tension excessive étire le matériau élastique de la face et modifie les dimensions découpées ; une tension insuffisante provoque un flottement de la bande qui désaligne l'étiquette par rapport au poste de découpe.
Les installations modernes de presse à étiquettes utilisent couramment dérouleurs rotatifs à double arbre ou à tourelle qui permettent à un nouveau rouleau d'être préchargé sur un deuxième mandrin pendant que le rouleau actuel est en marche, permettant ainsi une épissure volante - une jonction automatique de la bande à pleine vitesse de presse qui élimine l'arrêt de la production autrement nécessaire pour un changement de rouleau. La capacité d'épissure volante à 200 m/min nécessite que le système de contrôle du dérouleur rotatif accélère le nouveau rouleau pour correspondre précisément à la vitesse de défilement de la bande dans 0,1 à 0,5 seconde avant que la bande d'épissure ne s'engage (source : FINAT Technical Bulletin, Narrow Web Converting Technology, 2021).
| Type d'application d'étiquette | Plage de largeur de bande | Vitesse de ligne typique | Exigence du dérouleur de clé |
| Etiquettes pharmaceutiques/médicales | 40-160 millimètres | 50-150 m/min | Précision de tension à plus ou moins 2 % ; enregistrer à moins de 0,1 mm |
| Étiquettes d'aliments et de boissons | 80-330 millimètres | 100-300 m/min | Épissure volante ; contrôle de tension à grande vitesse ; large gamme de diamètres de rouleaux |
| Étiquettes moulées | 150-520 millimètres | 60-120 m/min | Manipulation de film fin en polypropylène (25-60 microns) ; capacité de basse tension |
| Étiquettes sans doublure | 50-160 millimètres | 80-200 m/min | Manipulation de bandes recouvertes de silicone sans blocage ni transfert d'adhésif sur le mandrin |
Plages de vitesse et de largeur provenant du bulletin technique FINAT, Narrow Web Converting Technology, 2021. Enregistrez la tolérance selon la norme de l'industrie pharmaceutique ISO 11607.
Les emballages flexibles - les sachets, les sachets, les emballages et les laminés utilisés pour les aliments, les soins personnels et les produits ménagers - sont fabriqués sur des lignes d'impression hélio ou flexographique à large bande, des machines de plastification et des systèmes de formage-remplissage-scellage qui fonctionnent à 150 à 600 mètres par minute . Poids en rouleau dans un emballage flexible transformant régulièrement la portée 800 à 2 000 kg , et les diamètres de rouleaux de 1 200 mm sont courants dans les opérations en laize large (source : Packaging Europe, Flexible Packaging Converting Technology Report, 2022).
Le défi du déroulement dans l’emballage flexible est triple. Premièrement, la variété des substrats est extrême : la même installation de production peut produire du papier d'aluminium de 12 microns, un film BOPET de 15 microns, de la mousse PE de 200 microns et du papier de 80 g/m² au cours de la même semaine, chacun nécessitant des points de consigne de tension différents et des profils de couple de vitesse de déroulement différents. Deuxièmement, les poids élevés des rouleaux exigent des dérouleurs dotés de conceptions mécaniques robustes : des charges de mandrin en porte-à-faux de 1 500 kg ou plus nécessitent des ensembles de roulements de précision et des cadres robustes. Troisièmement, les structures stratifiées multicouches nécessitent un contrôle précis de la tension à la fois pendant la passe d'impression et la passe de laminage pour éviter les défauts d'adhésion provoqués par des plis ou une inadéquation de tension entre les couches.
Les lignes d'héliogravure pour emballages flexibles -- l'application la plus rapide de la catégorie -- nécessitent des dérouleurs rotatifs avec systèmes de contrôle de la tension des rouleaux danseurs qui peut répondre aux variations de tension au sein 50 à 100 millisecondes pour maintenir la précision du repérage sur 8 à 12 stations couleur sur des longueurs de répétition d'impression de 300 à 800 mm (source : Gravure Association of Europe, Technical Handbook, 2020).
Les lignes de fabrication de carton ondulé - onduleuses - comptent parmi les machines de traitement de bandes les plus larges et les plus rapides de l'industrie de transformation du papier. Une seule onduleuse traite plusieurs flux de bande simultanément : le support de cannelure (couche intérieure ondulée) et une ou deux bandes de revêtement (couches extérieures plates), toutes fonctionnant à des vitesses de 200 à 400 mètres par minute à des largeurs de bande de 1 800 à 2 800 millimètres .
Chaque flux Web nécessite son propre dérouleur rotatif. Une ligne d'onduleuse double face standard utilise trois à cinq dérouleurs rotatifs fonctionnant simultanément, et la relation de tension entre le revêtement et les âmes cannelées détermine la planéité, l'épaisseur et la résistance à la compression du panneau fini. Les différences de tension entre les flux de bande produisent une déformation - la courbure du carton ondulé fini qui provoque un bourrage dans les machines de fabrication de boîtes en aval et un rejet lors du contrôle qualité.
Les dérouleurs rotatifs dans les applications d'onduleuse doivent également gérer le intégration d'épisseur -- chaque dérouleur est associé à une colleuse qui relie la queue d'un rouleau expirant au bord d'attaque d'un nouveau rouleau à pleine vitesse de ligne. Les soudeuses pour onduleuses utilisent généralement une méthode de jonction bout à bout (épissure sans queue) qui nécessite que le rouleau entrant soit accéléré à la vitesse de la ligne et maintenu à l'intérieur. plus ou moins 0,5% de la vitesse de la ligne avant l'engagement de l'épissure pour garantir un joint propre et sans espace qui ne provoque pas de défaut de carte au point d'épissure.
Source : Manuel technique FEFCO, Fabrication de carton ondulé, 2021.
La fabrication de papier de soie et de produits d'hygiène - mouchoirs en papier, papier toilette, torchons et lingettes humides - implique le déroulement de grands rouleaux parent (tambours ou rouleaux géants) de papier mouchoir ou de bande non tissée en lignes de conversion qui gaufrent, plient, coupent et emballent le produit fini. Les rouleaux parents dans la conversion des tissus mesurent généralement 2 000 à 5 000 mm de largeur et jusqu'à 3 000 mm de diamètre , avec des poids de toile aussi faibles que 12 à 40 g/m² -- faisant du tissu l'une des applications de manipulation de bandes les plus difficiles en raison de la combinaison extrême de très grandes dimensions de rouleaux et d'une très faible résistance à la traction de la bande.
Parce que la toile de tissu peut se rompre à des tensions aussi faibles que 2 à 5 N/m de largeur, le dérouleur rotatif doit maintenir la tension avec une précision exceptionnelle : un pic de tension qui serait sans conséquence sur une ligne de film d'emballage briserait instantanément une bande de tissu. Les lignes de transformation de tissus utilisent donc des dérouleurs rotatifs avec contrôle de tension de cellule de charge en boucle fermée plutôt qu'un contrôle de tension basé sur un danseur, car les cellules de pesée fournissent une mesure de tension plus rapide et plus précise avec les forces de tension très faibles impliquées (source : INDA, Nontissés et Tissue Converting Technology Primer, 2020).
La fabrication de lingettes humides ajoute une complexité supplémentaire à la manipulation des tissus non tissés (généralement des matériaux filés ou airlaid de 30 à 80 g/m²) qui ont une rigidité inférieure à celle du papier de soie et sont plus sujets à l'ondulation des bords et à la dérive latérale lors du déroulement. Les dérouleurs rotatifs des lignes de transformation de lingettes humides intègrent systèmes de direction guidés par les bords -- des actionneurs latéraux servocommandés qui repositionnent en permanence l'ensemble du châssis du dérouleur pour maintenir le bord de la bande dans une position latérale fixe, évitant ainsi la dérive du bord qui provoquerait un désalignement dans les postes de pliage et de découpe en aval.
Les tissus non tissés - matériaux filés-liés, soufflés par fusion, filés, aiguilletés et thermoliés - sont utilisés dans les produits médicaux jetables, les médias de filtration, les géotextiles, les composants intérieurs d'automobiles et les membranes de construction. La conversion de ces matériaux en produits finis implique des processus tels que le refendage, le laminage, l'impression, la découpe et le collage par ultrasons, qui nécessitent tous une alimentation contrôlée de la bande à partir d'un rouleau.
La transformation des non-tissés présente des défis de déroulement qui diffèrent considérablement des applications sur papier ou sur film. Les tissus non tissés ont module d'élasticité nettement inférieur que le papier ou les films polymères, ce qui signifie qu'ils s'étirent plus facilement sous la tension appliquée. Cette élasticité signifie que le contrôle de la tension doit être plus dynamique : la boucle de contrôle du dérouleur doit répondre plus rapidement pour empêcher la variation de tension de se propager dans le tissu sous forme de variation de largeur (rétreinte) qui provoquerait des défauts dimensionnels dans le produit fini.
La transformation des non-tissés médicaux - draps chirurgicaux, blouses d'isolation et supports de filtration pour la protection respiratoire - s'effectue dans des conditions de salle blanche ou d'environnement contrôlé qui imposent des exigences d'équipement supplémentaires. Les dérouleurs rotatifs utilisés dans ces applications doivent être construits à partir de matériaux qui ne génèrent pas de contamination particulaire, pouvoir être nettoyés avec de l'isopropanol ou d'autres agents désinfectants approuvés et, dans certains cas, être certifiables pour un fonctionnement dans des environnements de salle blanche ISO de classe 7 ou de classe 8.
Notre Dérouleur rotatif est conçu pour la gamme complète d'applications de conversion de non-tissés, avec des systèmes de contrôle de tension configurables pour les caractéristiques de basse tension et de haute élasticité des matériaux filés-liés et soufflés par fusion et des conceptions structurelles disponibles pour répondre aux exigences de compatibilité des salles blanches.
| Type de matériau non tissé | Plage de grammage (g/m²) | Plage de tension typique (N/m) | Processus de conversion primaire |
| PP filé-lié | 10-150 g/m² | 5-80 N/m | Plastification de produits d'hygiène, transformation médicale |
| PP soufflé par fusion | 15-60 g/m² | 3-20 N/m | Stratification de médias filtrants, production de masques |
| Filé (hydroenchevêtré) | 30-120 g/m² | 10-60 N/m | Conversion de lingettes humides, lingettes médicales |
| Aiguillé | 100-800 g/m² | 50-300 N/m | Défendage de géotextile, transformation de feutre automobile |
| Thermocollé | 15-100 g/m² | 8-50 N/m | Transformation du topsheet hygiénique, filtration |
Plages de grammage et de tension basées sur INDA Nonwovens Converting Technology Primer, 2020, et sur les spécifications des processus industriels.
Le refendage - le processus de découpe simultanée d'un large rouleau principal de matériau en plusieurs rouleaux plus étroits - est une application à grand volume pour les dérouleurs rotatifs dans les industries de transformation de bandes, de films et de feuilles. Le rouleau maître (également appelé rouleau de laminage ou rouleau jumbo) est monté sur le dérouleur rotatif et alimenté par une découpeuse, qui utilise soit des lames de rasoir, des couteaux de cisaillement ou des méthodes de coupe en entaille pour diviser la bande en largeurs de fente individuelles qui sont rembobinées simultanément sur des noyaux séparés.
Les lignes de découpeuses-bobineuses fonctionnent à des vitesses de 300 à 1 200 mètres par minute pour la découpe de films et de feuilles, avec des tensions de bande qui doivent être maintenues dans des tolérances strictes pour garantir une largeur de fente uniforme et des coupes nettes et à bords carrés. La variation de tension pendant la refente entraîne une dérive latérale de la bande entre les postes de couteaux, produisant une variation de la largeur de la fente - un défaut qui provoque des problèmes de déroulement dans l'équipement de transformation du client en aval.
Le refendage de ruban technique - conversion de rouleaux maîtres de ruban adhésif sensible à la pression, de ruban adhésif double face et de ruban mousse - ajoute à la complication des surfaces de bandes enduites d'adhésif. L'adhésif crée une friction accrue contre les guides et les rouleaux, ce qui peut provoquer des pics de tension si le dérouleur ne peut pas compenser rapidement. Les dérouleurs de découpe de ruban sont donc généralement équipés de systèmes de mesure de tension sans contact qui détectent la tension sans ajouter de friction ou de traînée due au contact du capteur avec la surface de la bande sensible à l'adhésif.
Source : Converting Magazine, Aperçu de la technologie Slitter-Rewinder, 2022.
L'impression continue de formulaires - la production de formulaires commerciaux en plusieurs parties, de publipostages, de documents transactionnels et d'impressions numériques à la demande - utilise des presses offset, à jet d'encre numérique ou électrophotographiques qui nécessitent un contrôle précis de la tension de la bande de papier dans toute la zone d'impression. Les presses offset commerciales impriment des journaux, des magazines et des impressions commerciales à des vitesses de 600 à 900 pieds par minute (180 à 275 m/min) utiliser des dérouleurs rotatifs qui doivent gérer des rouleaux de papier journal, de papier couché et de papier supercalandré pesant jusqu'à 1 200 kg et mesurant 1 500 mm de diamètre (source : Printing Industries of America, Web Offset Technology Guide, 2020).
Les presses numériques à jet d'encre - une catégorie d'applications de plus en plus importante - fonctionnent à des vitesses de 100 à 300 m/min sur des bandes de papier de 300 à 800 mm de large, imprimant des données variables à des résolutions de 600 à 1 200 dpi. A ces résolutions, variation de tension de la bande de plus de 3 à 5 % produit des bandes visibles dans les zones pleines de l'impression, car la variation de tension modifie instantanément la vitesse de la bande au niveau de la zone d'impression, provoquant un déplacement de la position des gouttes du jet d'encre d'une fraction de millimètre par rapport à la position prévue. Le dérouleur rotatif doit fournir une bande à tension stable à la zone d'impression à une vitesse constante pour maintenir la précision de placement des gouttes requise par l'impression numérique haute résolution.
Utilisation des installations de presse à journaux dérouleurs rotatifs horizontaux à deux arbres avec des systèmes de chargement de rouleaux automatisés - le débit élevé de rouleaux d'une presse à journaux (un changement de rouleau toutes les 15 à 25 minutes à pleine vitesse) fait de tout processus de changement de rouleau manuel un goulot d'étranglement de production. Les chariots à rouleaux automatisés et les chargeurs de mandrins intégrés au dérouleur rotatif réduisent le temps de changement de rouleau de 4 à 5 minutes (manuel) à moins de 90 secondes pour une séquence d'épissure volante (source : WAN-IFRA, World Newspaper Technical Report, 2021).
Les applications de fabrication avancées pour les dérouleurs rotatifs comprennent le refendage et le revêtement d'électrodes pour la production de batteries lithium-ion, ainsi que le traitement de films de fond photovoltaïques (PV) et de matériaux d'encapsulation dans la fabrication de panneaux solaires. Ce sont parmi les applications de déroulement les plus exigeantes techniquement car les substrats ont tolérances dimensionnelles extrêmement serrées et les produits transformés ont des valeurs unitaires élevées qui rendent les pertes de rebuts très coûteuses.
Dans la fabrication des électrodes de batterie lithium-ion, les feuilles d'anode et de cathode - une feuille de cuivre (8 à 12 microns d'épaisseur) pour l'anode et une feuille d'aluminium (10 à 20 microns) pour la cathode, toutes deux recouvertes de matériaux actifs - sont découpées à partir de larges rouleaux maîtres en bandes d'électrodes étroites et enroulées dans les cellules. La feuille de cuivre utilisée dans la production d'anodes est si fine que la tension de la bande doit être contrôlée à plus ou moins 1 N/m pour éviter un étirement qui modifierait les dimensions de l'électrode et affecterait la capacité de la cellule. Les dérouleurs rotatifs destinés au refendage d'électrodes sont équipés de systèmes de cellules de pesée ultra-sensibles et fonctionnent dans des environnements de salle propre et sèche (point de rosée inférieur à -40 degrés C) pour empêcher l'absorption d'humidité par les matériaux des électrodes hygroscopiques (source : Journal of Power Sources, Battery Manufacturing Process Overview, 2021 ;506 :230186).
La conversion des feuilles de fond photovoltaïques -- refendage et laminage des films polymères multicouches qui protègent l'arrière des modules solaires -- nécessite la manipulation de matériaux sur des largeurs de 1 000 à 1 300 millimètres et des diamètres de rouleaux allant jusqu'à 1 000 mm à des vitesses de bande de 20 à 50 m/min. Les exigences de durabilité en extérieur pour les feuilles de support photovoltaïques (durée de vie de 25 ans) signifient que tout défaut de surface introduit lors de la conversion -- une égratignure provenant d'un rouleau de guidage, une ride de tension enfoncée lors du rembobinage -- constitue un problème de fiabilité à long terme. Les dérouleurs rotatifs utilisés dans cette application utilisent des rouleaux en aluminium anodisé ultra-lisse ou chromés et maintiennent une faible tension de bande pour minimiser la pression de contact de surface.
Les tissus tissés et tricotés - des textiles d'habillement aux matériaux techniques tels que les tissus de renfort en aramide, les tissus en fibre de verre et les préimprégnés en fibre de carbone - nécessitent des dérouleurs rotatifs dans les processus tels que l'impression, l'enduction, le laminage et la découpe des tissus. La manipulation des bandes textiles diffère des applications sur papier et film de plusieurs manières importantes qui affectent les exigences de conception des dérouleurs :
Le préimprégné de fibre de carbone, un matériau très précieux utilisé dans les composants structurels de l'aérospatiale et de l'automobile, représente l'application de déroulement textile la plus exigeante. Les rouleaux de préimprégnés doivent être déroulés à des températures de 15 à 20 degrés C (maintenues par une enceinte à température contrôlée autour du support de rouleau) et à très faible tension pour éviter d'endommager les fibres. Une fibre de carbone cassée dans une couche de préimprégné crée une concentration de contraintes dans la pièce composite durcie qui peut provoquer une défaillance structurelle sous charge - faisant de la précision du contrôle de tension une préoccupation directe en matière de sécurité du produit plutôt qu'une simple mesure de qualité.
Tous les dérouleurs rotatifs ne sont pas construits selon la même configuration. Le choix de l'architecture du dérouleur -- arbre simple, arbre double, tourelle ou orientation horizontale ou verticale -- est déterminé par les exigences spécifiques de chaque application :
| Configuration | Méthode de changement de rouleau | Meilleures applications | Avantage clé |
| Arbre unique (en porte-à-faux) | Arrêt et chargement manuel ou automatisé | Conversion à faible vitesse, applications à gros rouleaux, environnements de salle blanche | Structure simple et rigide ; nettoyage facile; accueille des rouleaux très lourds |
| Double arbre (deux stations) | Épissure semi-volante ou épissure volante complète | Impression d'étiquettes, découpe de film, emballage flexible | Précharger le nouveau rouleau pendant l'exécution ; l'épissure volante élimine les arrêts de production |
| Tourelle (bras rotatif) | Épissure volante automatique à pleine vitesse | Impression à grande vitesse de journaux, de papiers-mouchoirs et de formulaires en continu | Changement de rouleau entièrement automatique ; productivité la plus élevée; intervention minimale de l'opérateur |
| Montage horizontal au sol | Rouleau chargé depuis le sol par chariot élévateur ou AGV | Doublure pour onduleuse à laize large, rouleaux non tissés lourds | Faible hauteur de chargement ; compatible avec la manipulation standard de matériel végétal |
| Frais généraux (élevés) | Rouleau chargé depuis un pont roulant | Rouleaux géants de tissus très lourds, rouleaux de tissus larges | Libère de l'espace au sol ; chargeable par grue ; convient aux installations à grande hauteur |
Descriptions de configuration basées sur des conceptions standard de l'industrie telles que documentées dans TAPPI TIP 0404-20 et Converting Magazine Technical Reference, 2022.
La sélection du dérouleur rotatif approprié pour une application spécifique nécessite l'évaluation de six paramètres techniques qui déterminent si l'équipement répondra aux exigences de processus de la ligne de transformation prévue :
Notre Dérouleur rotatif est disponible dans des configurations couvrant toute la gamme de ces exigences - depuis les modèles à chargement manuel à arbre unique pour la transformation spécialisée à basse vitesse jusqu'aux conceptions de tourelles entièrement automatisées avec capacité d'épissure volante pour les lignes de production continue à grande vitesse. Une assistance technique est disponible pour adapter la configuration et les spécifications de contrôle appropriées à votre matériau de bande spécifique, à vos exigences de tension et à vos objectifs de vitesse de production.
