Quel est le but d’utiliser une ligne d’imprégnation ?

L'objectif principal de l'utilisation d'un ligne d'imprégnation est de saturer un substrat - généralement du papier, du tissu, de la fibre de verre ou un matériau non tissé - avec une résine liquide, un adhésif ou un composé chimique , puis durcissez ou séchez ce revêtement dans des conditions contrôlées pour produire un matériau composite renforcé et fonctionnel. Le résultat est un produit fini présentant des propriétés de résistance mécanique, de résistance à l'humidité, d'isolation électrique, d'ignifugation ou de finition de surface considérablement améliorées que le matériau de base non revêtu seul ne peut pas atteindre. Les lignes d'imprégnation constituent l'épine dorsale des processus de fabrication de stratifiés décoratifs, de circuits imprimés, de matériaux de friction, de médias filtrants, de panneaux composites et d'une large gamme de substrats industriels.

Ce que fait réellement une ligne d’imprégnation

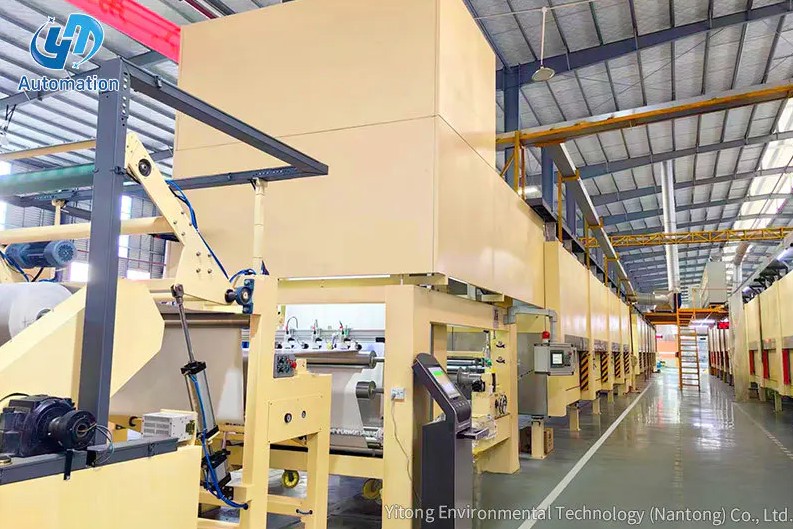

Une ligne d'imprégnation est un système de production continu en ligne qui alimente un substrat brut à travers une série d'étapes de processus - généralement une immersion dans un bain de résine ou une application de revêtement, un essorage ou un dosage contrôlé et un four de séchage ou de durcissement - pour produire un matériau imprégné uniformément avec une qualité et un débit constants.

Le substrat entre dans la ligne depuis un support de déroulement, traverse la zone d'imprégnation où la résine liquide pénètre dans la structure du matériau, est dosé jusqu'à une teneur en résine spécifiée (généralement exprimée en pourcentage du poids sec total), puis traverse un tunnel de séchage contrôlé avec précision où les solvants s'évaporent et la résine durcit partiellement ou complètement. Le matériau fini sort sous forme de préimprégné, de papier imprégné, de tissu enduit ou de stratifié semi-fini, prêt pour l'étape suivante de la production.

Les lignes d'imprégnation modernes sont conçues pour débit élevé, contrôle strict de la teneur en résine, répartition uniforme du revêtement et séchage économe en énergie — qui déterminent tous directement la qualité et la cohérence du produit final.

Objectifs principaux d'une ligne d'imprégnation par application

Production de papier décoratif et de stratifié

Dans l'industrie du meuble et du revêtement de sol, les lignes d'imprégnation sont utilisées pour saturer les papiers décoratifs et les papiers overlay avec des résines mélamine-formaldéhyde (MF) ou urée-formaldéhyde (UF). Les papiers imprégnés sont ensuite pressés à chaud sur des panneaux à base de bois (MDF, panneaux de particules, contreplaqué) pour créer les surfaces stratifiées durables et résistantes aux rayures que l'on trouve sur les armoires de cuisine, les revêtements de sol, le mobilier de bureau et les panneaux muraux.

La teneur en résine dans l’imprégnation du papier décoratif est étroitement contrôlée — généralement entre 120 % et 180 % du poids sec du papier — parce qu'une sous-imprégnation entraîne un délaminage et des défauts de surface, tandis qu'une surimprégnation provoque un écrasement excessif de la résine lors du pressage, entraînant des rebuts et des déchets de qualité.

Fabrication de préimprégnés de cartes de circuits imprimés (PCB)

Dans l'industrie électronique, les tissus en fibre de verre sont imprégnés de résine époxy pour produire un préimprégné (fibre composite pré-imprégnée), qui est ensuite empilé et pressé pour fabriquer les couches isolantes des cartes de circuits imprimés multicouches. La ligne d'imprégnation doit atteindre uniformité précise de la teneur en résine sur toute la largeur de la bande — des variations de plus de ± 2 % de la teneur en résine sur la largeur peuvent provoquer un écoulement différentiel pendant le pressage, entraînant un écart d'épaisseur du panneau et des problèmes de performances électriques.

Médias filtrants et non-tissés techniques

Les papiers de filtration de l'air et des liquides sont imprégnés de résines phénoliques ou de liants acrylates pour améliorer leur résistance à l'humidité, leur rigidité et leur résistance chimique. Sans imprégnation, les papiers filtres s'effondreraient ou se déformeraient sous la pression de fonctionnement ou lorsqu'ils seraient exposés à des liquides. La ligne d'imprégnation garantit que le liant est réparti uniformément sur toute la section transversale du non-tissé, et pas seulement sur la surface – une distinction essentielle à la performance.

Matériaux de friction (composants de frein et d'embrayage)

Les substrats en fibres tissées ou non tissées pour plaquettes de frein automobiles, garnitures d'embrayage et composants de friction industriels sont imprégnés de formulations de résine phénolique sur des lignes d'imprégnation. La résine fournit la matrice qui lie les particules modificatrices de friction, contrôle la résistance à la chaleur et confère au composant son intégrité structurelle sous des contraintes thermiques et mécaniques élevées. Les lignes d’imprégnation de matériaux de friction doivent gérer des systèmes de résine à haute viscosité tout en conservant une profondeur de pénétration uniforme.

Tissus de renfort composites et préimprégnés

Les tissus en fibre de carbone, en fibre d'aramide et en fibre de verre sont imprégnés de systèmes de résine époxy, bismaléimide ou thermoplastique sur des lignes d'imprégnation spécialisées pour créer des préimprégnés structurels pour la fabrication de pales d'aérospatiale, d'automobile, d'articles de sport et d'éoliennes. Ces applications exigent les normes de contrôle de la teneur en résine et d'uniformité les plus strictes de tout processus d'imprégnation, car les composants composites structurels sont conçus pour des fractions volumiques de fibres précises.

Papiers abrasifs et abrasifs appliqués

Les supports en papier et en tissu utilisés dans le papier de verre et les produits abrasifs appliqués sont imprégnés de résine pour améliorer leur résistance à la traction et à la déchirure lors de l'utilisation. Un support bien imprégné peut augmenter la résistance à la traction du papier de 3 à 5 fois par rapport au substrat non traité, permettant des taux d'enlèvement de matière plus élevés et une durée de vie abrasive plus longue.

Étapes clés du processus dans une ligne d'imprégnation

Comprendre ce qui se passe à chaque étape d'une ligne d'imprégnation permet de comprendre pourquoi chaque élément est essentiel à la production d'un matériau imprégné cohérent et de haute qualité.

1. Déroulage et contrôle de la tension — Le rouleau de substrat brut est déroulé sous tension contrôlée pour éviter toute déformation ou froissement avant d'entrer dans la zone de résine. Les systèmes de guidage Web maintiennent une position latérale précise.
2. Bain de résine/tête de revêtement — Le support est immergé dans une cuve à résine ou passé sous un applicateur de revêtement (couteau, rouleau ou filière). Le temps d’immersion et la concentration du bain de résine déterminent la prise initiale de l’humidité. Certains systèmes utilisent plusieurs étapes d'imprégnation pour des cibles à plus forte teneur en résine ou un revêtement double face.
3. Rouleaux doseurs/presseurs — Après le bain de résine, le substrat passe à travers un ensemble de rouleaux doseurs qui essorent l'excès de résine et établissent la teneur précise en résine humide. L'écartement des rouleaux, la pression de pincement et la vitesse du substrat sont les principales variables de contrôle.
4. Four de séchage et de durcissement — Le substrat imprégné entre dans un tunnel de séchage multizone où l'air chaud (ou le chauffage infrarouge) évapore les solvants ou l'eau et fait progresser le durcissement de la résine jusqu'au stade B cible ou au niveau de durcissement complet. Le profilage de la température dans les zones du four est essentiel : un séchage trop rapide provoque un pelage de la surface avant que l'intérieur ne soit sec ; un séchage trop lent réduit le débit et peut entraîner des problèmes d'écoulement de la résine.
5. Zone de refroidissement — Après le four, le matériau est refroidi pour éviter tout blocage ou déformation avant l'enroulement.
6. Rembobinage / Coupe / Empilage — Le matériau imprégné fini est enroulé en rouleaux, découpé en feuilles ou empilé dans des livres de superposition en fonction des exigences du processus en aval.

Types de lignes d'imprégnation et leurs configurations

Différentes exigences de production et types de substrat nécessitent différentes configurations de lignes d'imprégnation. Le choix du type de ligne affecte directement la teneur en résine réalisable, l'uniformité, la vitesse de débit et la gamme de substrats et de résines pouvant être traités.

Ligne d'imprégnation et de séchage en une seule étape (une étape)

Une ligne d'imprégnation en une seule étape fait passer le substrat à travers un bain de résine et une étuve de séchage en un seul passage continu. Cette configuration convient aux substrats nécessitant une teneur modérée en résine, généralement 80 % à 150 % du poids sec du substrat — et pour les systèmes de résines à base d'eau ou à base de solvants à faible viscosité. Les lignes à une étape offrent un investissement en capital moindre et un processus plus simple, ce qui en fait un choix courant pour l'imprégnation du papier décoratif dans la production de stratifiés pour meubles.

Ligne de revêtement et de séchage par imprégnation en deux étapes (deux passes)

Une ligne en deux étapes imprègne le substrat dans un premier bain de résine, le sèche partiellement, puis le fait passer dans un deuxième bain de résine et une étuve de séchage. Cette configuration permet teneur totale en résine plus élevée que ce qui est possible en un seul passage, une meilleure pénétration des substrats denses, un revêtement double face avec différentes formulations de résine et un contrôle plus fin de la distribution de la résine à travers la section transversale du substrat. Les lignes à deux étages sont couramment utilisées pour les préimprégnés de fibre de verre, les non-tissés épais et les papiers superposés à haute teneur en résine.

Ligne verticale de collage et de séchage

Dans une ligne d'imprégnation verticale, le substrat se déplace verticalement à travers le bain de résine et la section de séchage plutôt qu'horizontalement. Cette configuration est particulièrement adaptée pour supports légers et délicats qui s'affaisserait ou se déformerait s'il était soutenu horizontalement sous le poids d'un revêtement de résine humide. Les lignes verticales offrent également un encombrement de machine plus compact pour les installations disposant d'une surface au sol limitée. Ils sont largement utilisés pour les papiers de soie et les papiers décoratifs légers.

Ligne de revêtement et de séchage par imprégnation horizontale

Les lignes horizontales constituent la configuration la plus courante pour les substrats de poids moyen et lourd. Le substrat se déplace horizontalement à travers le bain de résine et un four tunnel soutenu par des rouleaux entraînés. Les lignes horizontales peuvent être conçues sur de très grandes longueurs de four — 30 à 80 mètres ou plus — pour obtenir le temps de séjour de séchage et de durcissement nécessaire à des vitesses de débit élevées. Les lignes d'imprégnation horizontales modernes sont conçues avec une circulation d'air chaud multizone, des systèmes de contrôle précis de la température et des systèmes de récupération de chaleur à haut rendement pour minimiser la consommation d'énergie.

Pourquoi le séchage contrôlé est aussi important que l'imprégnation

De nombreux utilisateurs se concentrent sur la zone d'imprégnation lorsqu'ils évaluent la capacité d'une ligne, mais le four de séchage et de durcissement est tout aussi essentiel à la qualité du produit final. La section de séchage doit accomplir plusieurs choses simultanément :

• Élimination du solvant/eau — Le solvant résiduel ou l'humidité dans le substrat durci provoque des bulles, un délaminage ou une instabilité dimensionnelle lors du pressage final. La teneur en matières volatiles cible après séchage est généralement 5 % à 8 % pour les papiers mélamine, et moins de 1% pour certains préimprégnés hautes performances.
• Contrôle du flux de résine (stade B) — Pour les résines thermodurcissables, l'étuve fait avancer le durcissement jusqu'à un état intermédiaire spécifique (étape B) où la résine est solide mais toujours capable de s'écouler sous la chaleur et la pression pendant la presse de stratification. Un durcissement insuffisant laisse trop d'écoulement et provoque un écrasement ; un durcissement excessif produit un préimprégné cassant et non fluide qui adhère mal.
• Séchage uniforme des bandes croisées — La répartition de la température et du débit d'air sur toute la largeur du four doit être uniforme pour éviter un durcissement différentiel — une condition dans laquelle le centre de la bande est correctement séché tandis que les bords sont trop ou pas assez séchés, ce qui donne un produit dont les performances sont incohérentes sur toute sa largeur.
• Qualité de finition de surface — Le séchage contrôlé évite la formation de peau en surface, le cloquage et le caractère collant qui pourraient causer des problèmes de manipulation dans les processus en aval.

Avantages mesurables de l’utilisation d’une ligne d’imprégnation moderne

Investir dans une ligne d’imprégnation de haute qualité spécialement conçue offre des avantages mesurables en termes de processus et de produits par rapport aux méthodes d’imprégnation par lots ou à l’ancienne technologie de ligne continue.

Paramètres de qualité critiques contrôlés par une ligne d'imprégnation

Une ligne d'imprégnation bien conçue permet aux opérateurs de contrôler avec précision tous les paramètres de qualité qui définissent l'utilisabilité du produit imprégné dans le traitement en aval. Ces paramètres incluent :

• Teneur en résine (RC%) — Le rapport entre les solides de résine et le poids total du substrat sec, exprimé en pourcentage. Ce paramètre détermine la quantité de résine disponible pour l'écoulement et le collage lors du pressage par stratification.
• Contenu volatil (VC%) — Le solvant résiduel ou l'humidité restant dans le substrat imprégné après séchage. Une teneur élevée en substances volatiles provoque des défauts de surface lors du pressage et réduit la force de liaison.
• Réactivité / flux — Pour les résines thermodurcissables de stade B, le degré d'avancement du durcissement détermine l'écoulement de la résine sous la température et la pression de la presse. Celui-ci est mesuré par des tests de temps de gel ou d'écoulement sur des échantillons prélevés sur la ligne.
• Uniformité du grammage — La masse par unité de surface du substrat imprégné, mesurée sur la largeur de la bande et dans le sens machine, doit être constante pour garantir des propriétés uniformes du panneau dans le stratifié final.
• Aspect des surfaces — L'absence de stries, taches, trous d'épingle, fissures de surface et zones dépourvues de résine est inspectée visuellement ou détectée par des capteurs en ligne.
• Largeur de la bande et état des bords — Une largeur constante avec des bords propres et intacts est requise pour la découpe et le drapage automatiques des feuilles dans les presses à stratifié.

Industries qui dépendent des lignes d'imprégnation

La technologie de l’imprégnation continue ne se limite pas à un seul segment industriel. Les industries suivantes dépendent toutes des lignes d’imprégnation comme processus de production de base :

• Meubles et panneaux intérieurs — Les papiers décoratifs et superposés imprégnés sont utilisés sur pratiquement toutes les surfaces planes dans la fabrication de meubles modernes.
• Revêtement de sol — Les couches d'usure et les papiers de support des revêtements de sol stratifiés sont produits sur des lignes d'imprégnation avec des systèmes de résine contenant de la mélamine et de l'oxyde d'aluminium spécialement formulés.
• Électronique — Les préimprégnés PCB, les matériaux de base stratifiés cuivrés et les films isolants sont produits sur des lignes d'imprégnation de haute précision.
• Automobile — Les matériaux de friction, l'isolation du soubassement et les composants composites structurels destinés à la construction de véhicules légers sont fabriqués à l'aide de lignes d'imprégnation.
• Aérospatiale — Les préimprégnés en fibre de carbone et en fibre de verre pour la structure de la cellule et les composants intérieurs sont produits sur des lignes d'imprégnation étroitement contrôlées répondant aux normes de qualification aérospatiale.
• Filtration — Industrial air, liquid, and gas filter media are impregnated to achieve the necessary mechanical and chemical performance in service.
• Matériaux de construction — Les stratifiés décoratifs haute pression (HPL) pour les comptoirs, les revêtements muraux et les revêtements de portes sont fabriqués à partir de plusieurs couches de papier kraft imprégné et de papier décoratif.
• Abrasifs appliqués — Les papiers de support et les tissus pour le papier de verre et les courroies sont imprégnés de résine pour plus de résistance et de stabilité dimensionnelle.

Économie d'énergie et automatisation : ce qu'offrent les lignes d'imprégnation modernes

L'économie opérationnelle d'une ligne d'imprégnation est dominée par la consommation d'énergie (principalement dans l'étuve de séchage) et la main d'œuvre. Les progrès réalisés dans l’ingénierie des lignes d’imprégnation au cours de la dernière décennie ont apporté des améliorations substantielles dans les deux domaines.

Récupération de chaleur et efficacité énergétique

Les fours modernes des lignes d'imprégnation intègrent des systèmes de récupération de chaleur qui captent la chaleur de l'air évacué et l'utilisent pour préchauffer l'air frais entrant. Cette approche peut réduire consommation d'énergie du four de 20 à 40 % par rapport aux conceptions sans récupération. Les entraînements à fréquence variable sur les ventilateurs de circulation et les ventilateurs d'extraction permettent d'adapter le débit d'air aux exigences réelles du processus plutôt que de fonctionner continuellement à pleine capacité.

Automatisation et contrôle de processus basés sur PLC

Les lignes d'imprégnation entièrement automatisées utilisent des automates programmables (PLC) et des interfaces à écran tactile HMI pour gérer toutes les variables du processus : vitesse de ligne, niveau du bain de résine et contrôle de la viscosité, pression du rouleau doseur, températures du four zone par zone, tension tout au long du trajet de la bande et couple de l'enrouleur. Les recettes de processus pour différents produits peuvent être stockées et rappelées avec une seule commande opérateur, réduisant ainsi le temps de configuration et minimisant le risque d'erreurs de paramètres lors du passage d'un type de produit à l'autre.

Surveillance de la qualité en ligne

Les lignes d'imprégnation avancées intègrent des systèmes de mesure en ligne, notamment des capteurs proche infrarouge (NIR) pour la mesure de la teneur en résine et de l'humidité, des caméras d'inspection Web pour la détection des défauts de surface et des jauges de grammage, pour fournir un retour d'information en temps réel au système de contrôle. Ces systèmes permettent un contrôle en boucle fermée qui ajuste automatiquement les paramètres de ligne pour maintenir la teneur en résine cible entre ± 1 % et 2 % sans nécessiter l’intervention de l’opérateur pour chaque rouleau.

Sélection de la ligne d'imprégnation adaptée à votre application

Le choix de la configuration correcte de la ligne d'imprégnation nécessite une compréhension claire du substrat, du système de résine, des spécifications de qualité cible et des exigences en matière de volume de production. Les facteurs suivants doivent être évalués :

• Type et poids du substrat — Les papiers de soie légers, les papiers décoratifs de grammage moyen, les papiers kraft épais, les tissus tissés et les non-tissés se comportent chacun différemment dans le bain de résine et l'étuve de séchage. La conception de la ligne doit tenir compte de la porosité, de la résistance à la traction et de la stabilité dimensionnelle du substrat spécifique sous tension et à la chaleur.
• Système de résine — Les résines à base d'eau, les résines à base de solvant et les systèmes de résine 100 % solides nécessitent chacun des méthodes d'application, des conditions de four et des systèmes de traitement des gaz d'échappement différents. Les systèmes à base de solvant nécessitent des conceptions antidéflagrantes et une récupération des solvants ou une incinération des gaz d'échappement.
• Plage de teneur en résine cible — Si plusieurs qualités de produits avec des objectifs de teneur en résine très différents doivent être utilisées sur la même ligne, les conceptions à deux étages ou à géométrie variable offrent une plus grande flexibilité de processus.
• Vitesse de débit et largeur de bande requises — Ces deux paramètres, combinés au temps de séjour de séchage requis, déterminent la longueur minimale du four. Une vitesse plus élevée et une largeur de bande plus large nécessitent des systèmes de séchage proportionnellement plus grands et plus performants.
• Exigences du processus en aval — Le fait que le produit imprégné soit enroulé, coupé en feuilles ou introduit directement dans une presse de laminage détermine la conception de la section de sortie de la ligne.
• Espace disponible dans les installations et services publics — Les lignes d'imprégnation vont des installations compactes de 15 mètres aux lignes dépassant 100 mètres de longueur totale. La capacité en électricité, en air comprimé et, dans certains cas, en gaz naturel, doit être planifiée en conséquence.

À propos de Yitong Environmental Technology (Nantong) Co., Ltd.

Yitong Environmental Technology (Nantong) Co., Ltd. est un fabricant professionnel spécialisé dans la conception et la production de équipement de revêtement et de séchage par imprégnation . Notre gamme de produits couvre les lignes d'imprégnation et de séchage en une étape, les lignes d'imprégnation et de séchage en deux étapes, les lignes de collage et de séchage verticales et les lignes d'imprégnation et de séchage horizontales de la série YT — une gamme de produits qui intègre de multiples innovations technologiques protégées par des brevets nationaux.

S'appuyant sur l'apprentissage de ses pairs de l'industrie nationale et internationale, Yitong améliore continuellement ses capacités d'ingénierie pour fournir des lignes d'imprégnation présentant les avantages de économie d'énergie, rendement élevé et degré élevé d'automatisation . Nos équipements jouissent de la confiance des clients des marchés nationaux et internationaux dans les secteurs du meuble, des revêtements de sol, de l'électronique, de la filtration et des matériaux composites. Que vous ayez besoin d'un système simple à une étape ou d'une ligne complexe à deux étapes avec surveillance de la qualité en ligne intégrée, Yitong fournit une expertise en ingénierie et une qualité de fabrication pour répondre à vos exigences de production.

Foire aux questions sur les lignes d'imprégnation

Quelle est la différence entre imprégnation et revêtement ?

L'enduction applique une couche de matériau sur la surface d'un substrat, tandis que l'imprégnation sature le substrat afin que la résine pénètre dans son épaisseur. La véritable imprégnation donne un produit dans lequel la résine est distribuée sur toute la section transversale du substrat, et pas seulement sur la surface. En pratique, de nombreuses lignes d'imprégnation remplissent les deux fonctions : une imprégnation en profondeur de la structure de base combinée à une couche de revêtement de surface contrôlée.

Quelles résines sont couramment traitées sur les lignes d’imprégnation ?

Les types de résines les plus largement traités comprennent les résines mélamine-formaldéhyde (MF), urée-formaldéhyde (UF), phénol-formaldéhyde (PF), époxy, acrylique, polyuréthane (PU) et polyester. Le choix de la résine est déterminé par l'application : MF pour les stratifiés décoratifs, PF pour les stratifiés industriels et les supports de filtration, époxy pour les préimprégnés PCB et acrylique ou PU pour les papiers et tissus enduits spéciaux.

Comment la teneur en résine est-elle mesurée et contrôlée pendant la production ?

La méthode traditionnelle consiste à prélever un échantillon sur la ligne de production, à le peser, à le sécher dans une étuve à 150 °C – 160 °C pendant une durée spécifiée et à calculer la teneur en résine par différence de poids. Sur les lignes modernes, des capteurs NIR en ligne mesurent en continu le contenu volatil et la répartition de la résine sur toute la largeur de la bande, renvoyant ces données au système de contrôle pour des ajustements en temps réel de la vitesse de la ligne et de la pression des rouleaux de dosage.

Une ligne d’imprégnation peut-elle gérer plusieurs types de substrats et systèmes de résine ?

Oui, avec un design approprié. Les lignes d'imprégnation multi-produits utilisent des systèmes de rouleaux doseurs réglables, des entraînements à vitesse variable et une gestion des recettes PLC pour basculer entre les différentes spécifications de produits avec un temps de changement minimal. Les procédures de changement de bain de résine, les protocoles de nettoyage et le reprofilage de la température du four sont les principales étapes de changement lors du passage entre des systèmes de résine fondamentalement différents.

Qu'est-ce qu'une étape B dans la production d'une ligne d'imprégnation ?

L’étape B fait référence à l’état de durcissement intermédiaire d’une résine thermodurcissable. Après avoir traversé le four de séchage de la ligne d'imprégnation, la résine du substrat est séchée et partiellement avancée en durcissement : elle est solide et non collante à température ambiante, mais conserve la capacité de fondre et de s'écouler à nouveau lorsqu'elle est soumise à la chaleur et à la pression dans une presse de stratification. Atteindre le niveau correct de l'étape B est l'une des fonctions les plus critiques de la section du four de la ligne d'imprégnation. , car il détermine le comportement d'écoulement de la résine lors du pressage final du stratifié et finalement la qualité de la surface du stratifié fini.
